Absetzbecken: 29 x 8,8 m
2 DEWA® Kunststoffkettenräumer

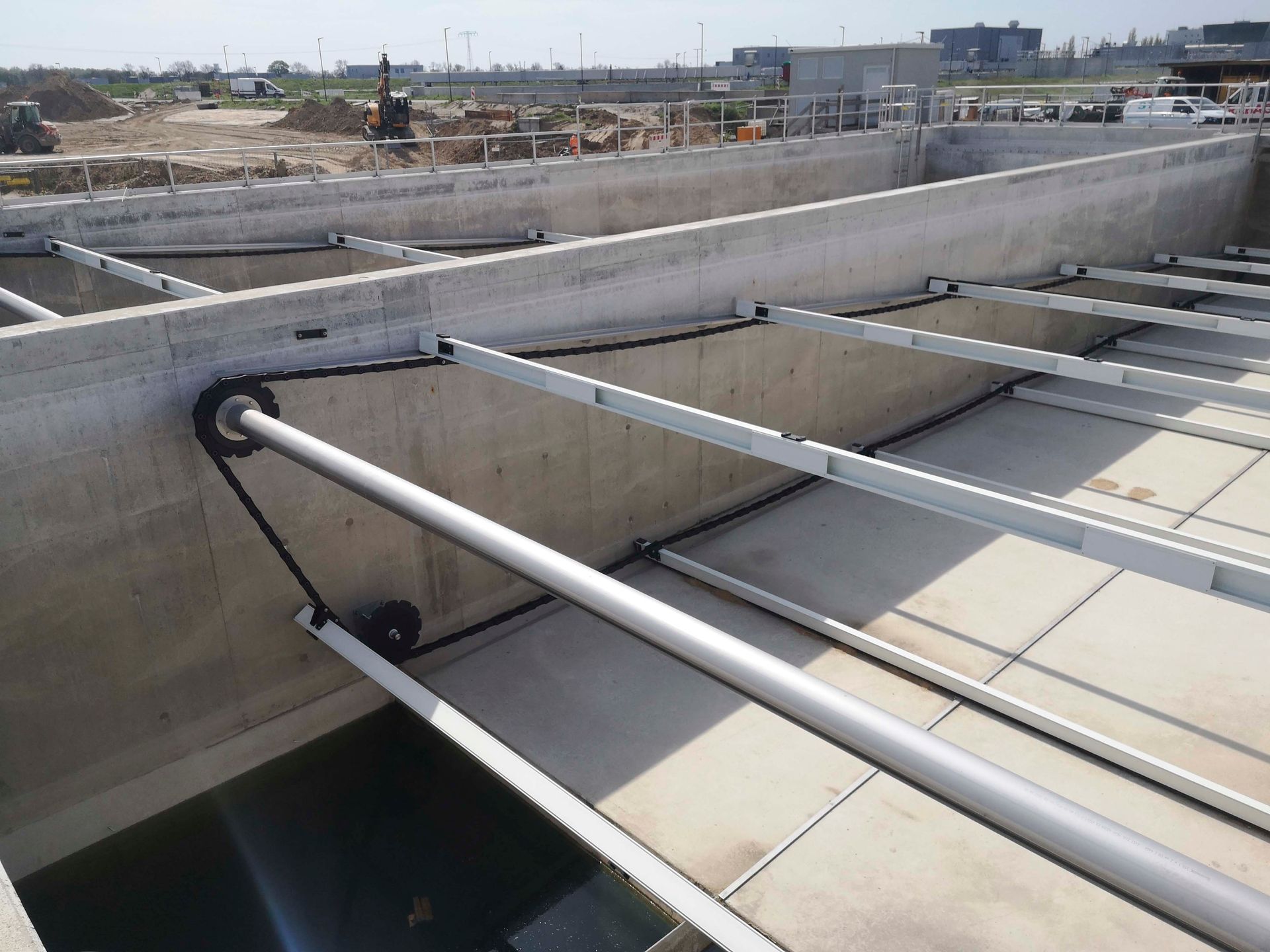

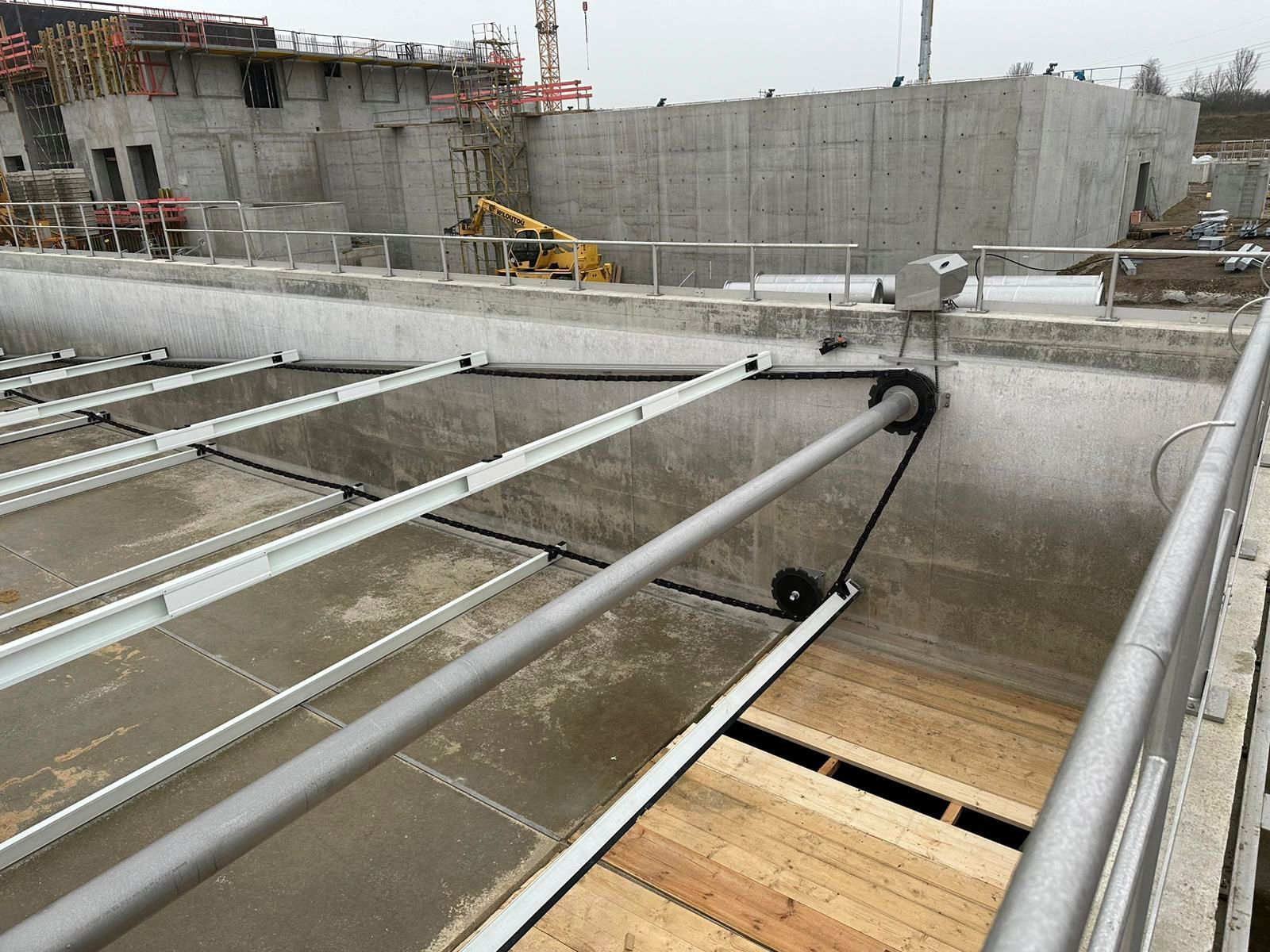

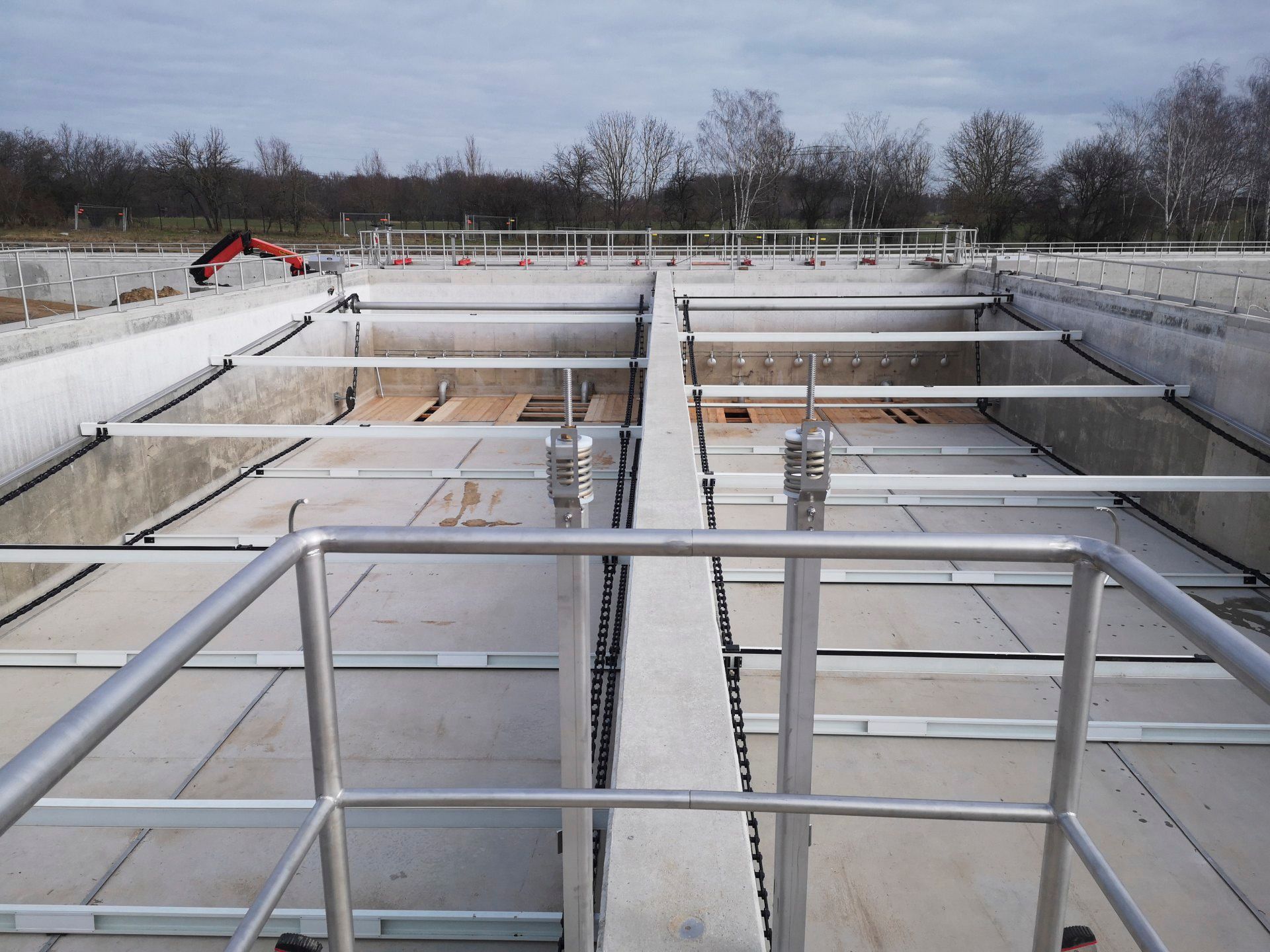

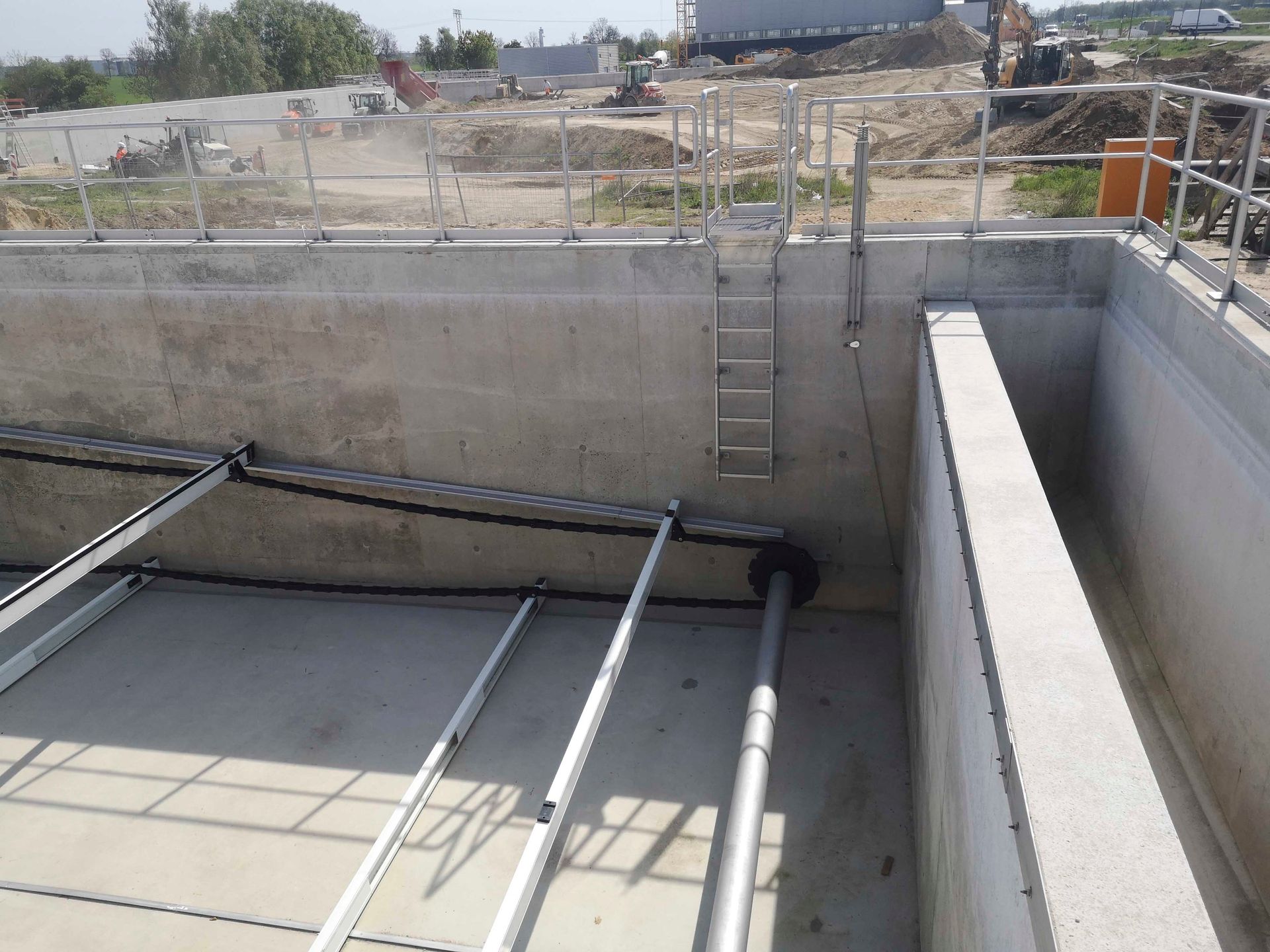

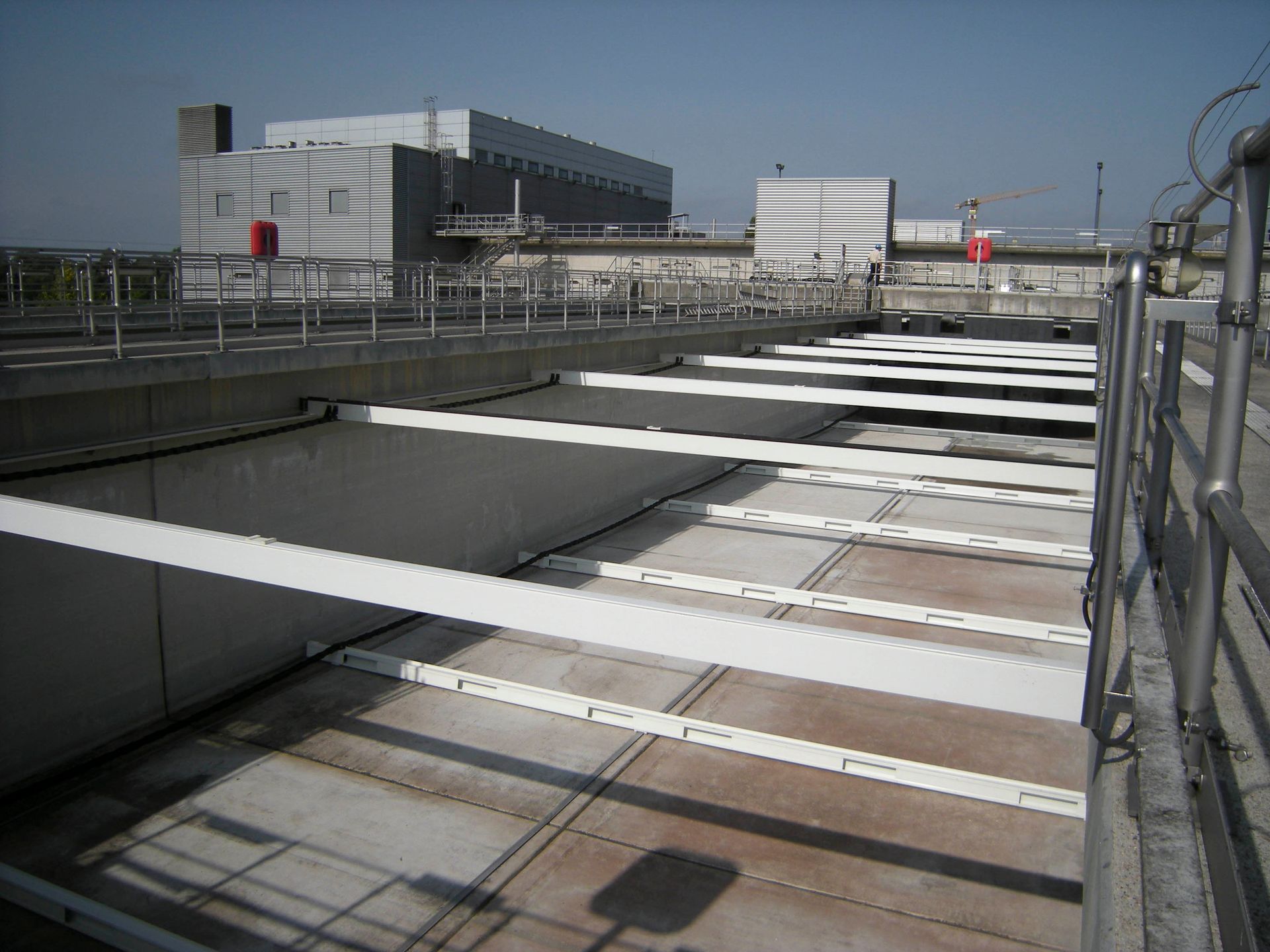

Im Rahmen einer Erweiterung des Klärwerks Waßmannsdorf bei Berlin, haben wir im Frühjahr 2023 für die beiden neuen Absetzbecken der Flockungsfiltration zwei DEWA® Kunststoffkettenräumer geliefert und montiert. Die Räumer sind als Dreiwellensysteme zur Bodenschlammräumung ausgeführt. Um die Räumerkettenspannung auch während des Betriebes, also bei befülltem Becken, überwachen zu können, kommt hier die Spannungskontrolle mit Druckfedern und induktiven Sensoren zum Einsatz, die bei unzureichender Kettenspannung eine Meldung an das Betriebspersonal ausgibt. Als Überwachungseinrichtung für Balkenschieflauf und Kettenbruch dient unsere Lauf- und Gleichlaufüberwachung, die die Anlage im Störfall abschaltet. Jeder unserer DEWA® Kunststoffkettenräumer wird außerdem mit einem Wirkleistungswächter zum Überlastschutz betrieben. Aufgrund der guten Erfahrungen mit den DEWA® Räumern in den Vorklärbecken, setzen die Berliner Wasserbetriebe (BWB) auch an dieser Stelle auf bewährte Technik. Die voraussichtliche Inbetriebnahme der Anlage ist für Sommer 2024 angesetzt.

Vorklärbecken: 40 x 8,4 m
1 DEWA® Kunststoffkettenräumer

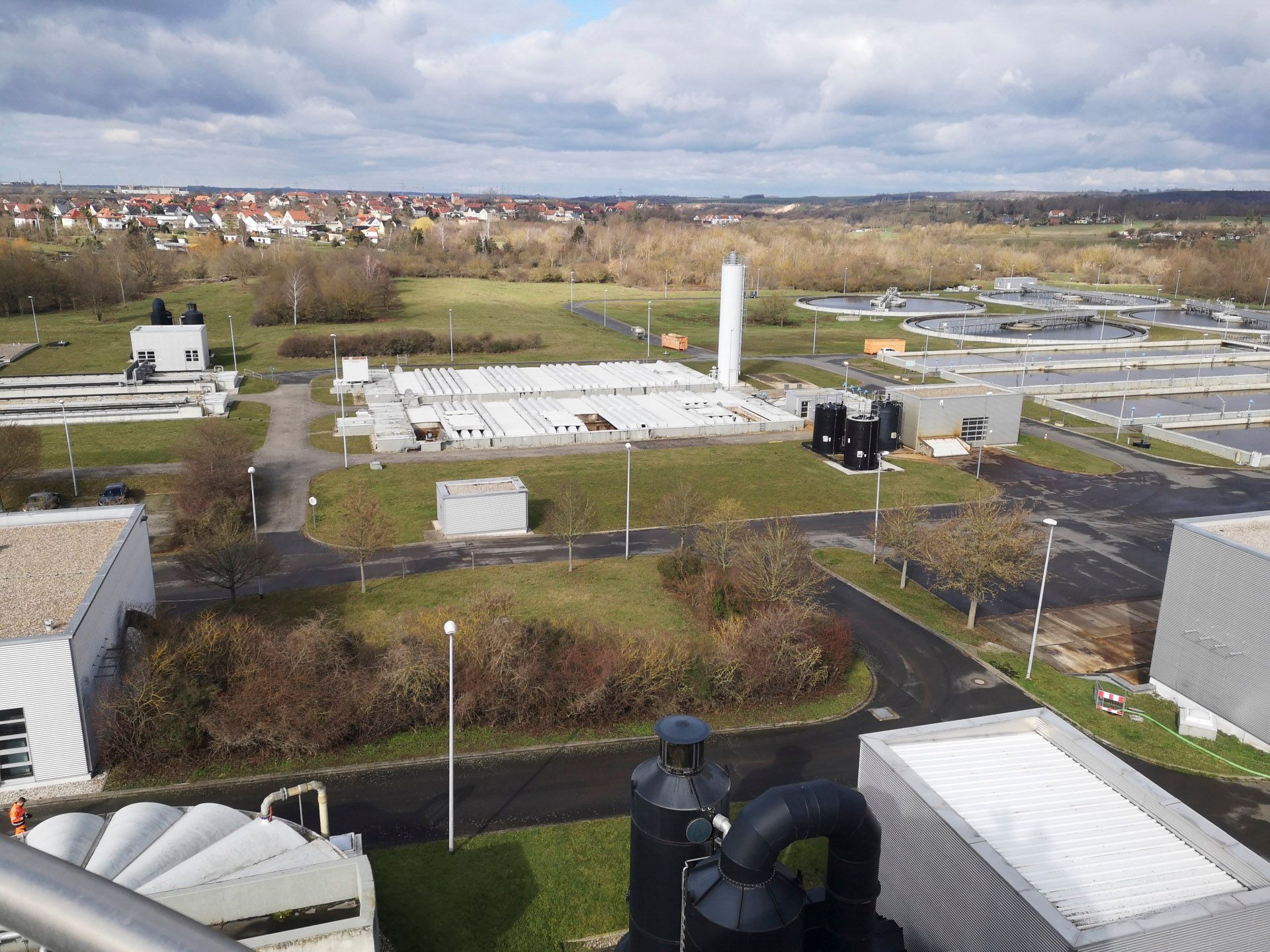

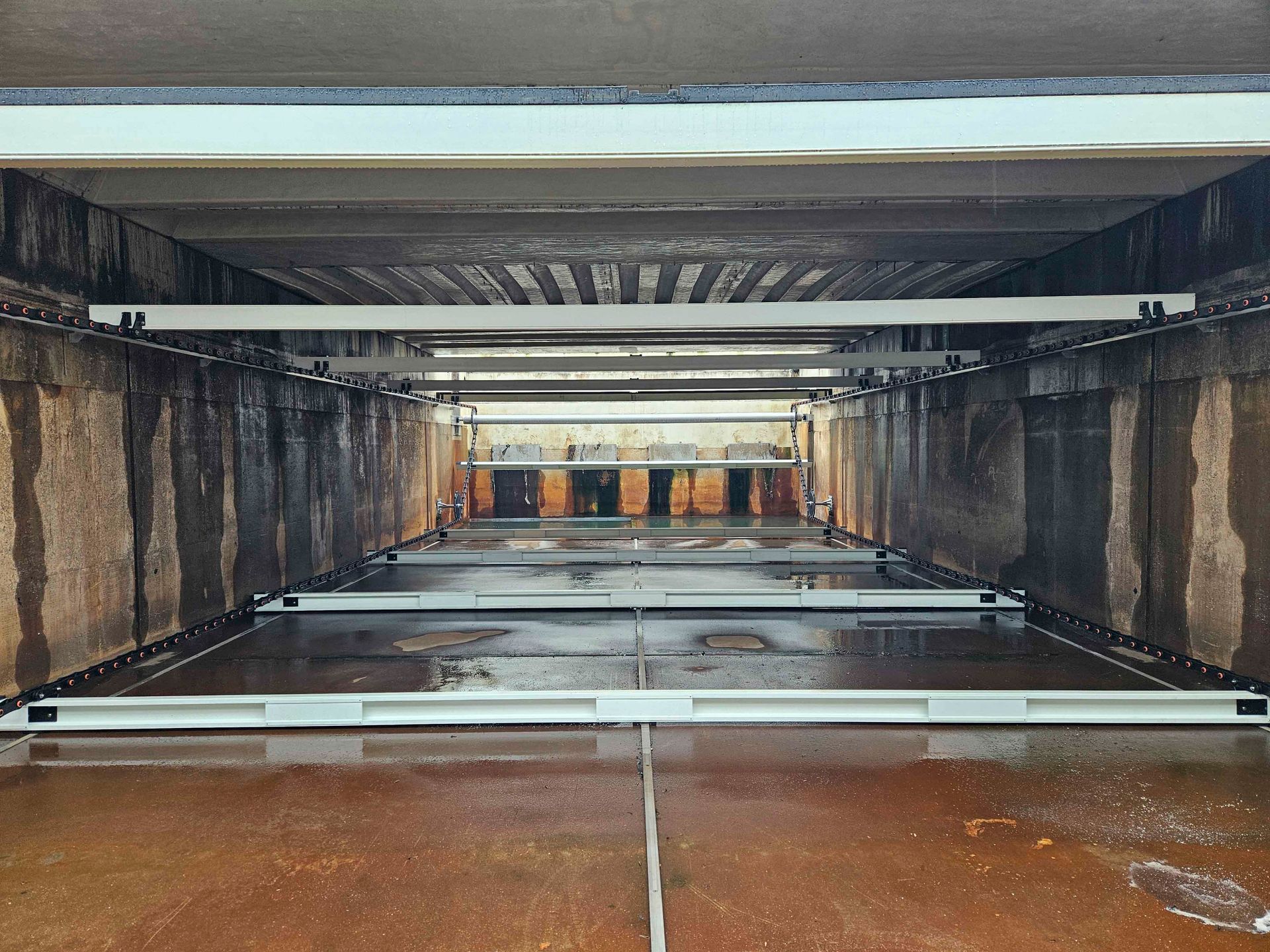

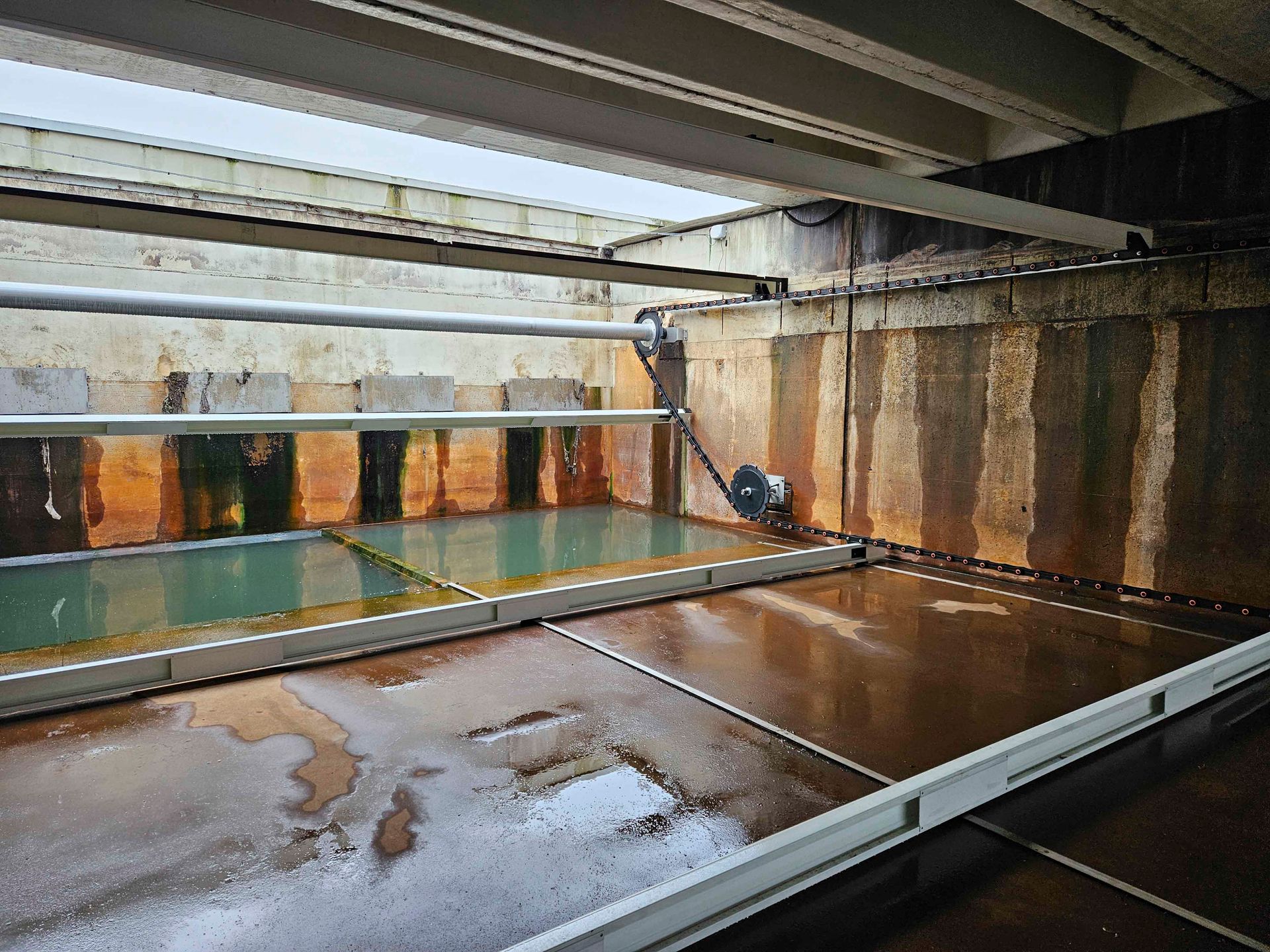

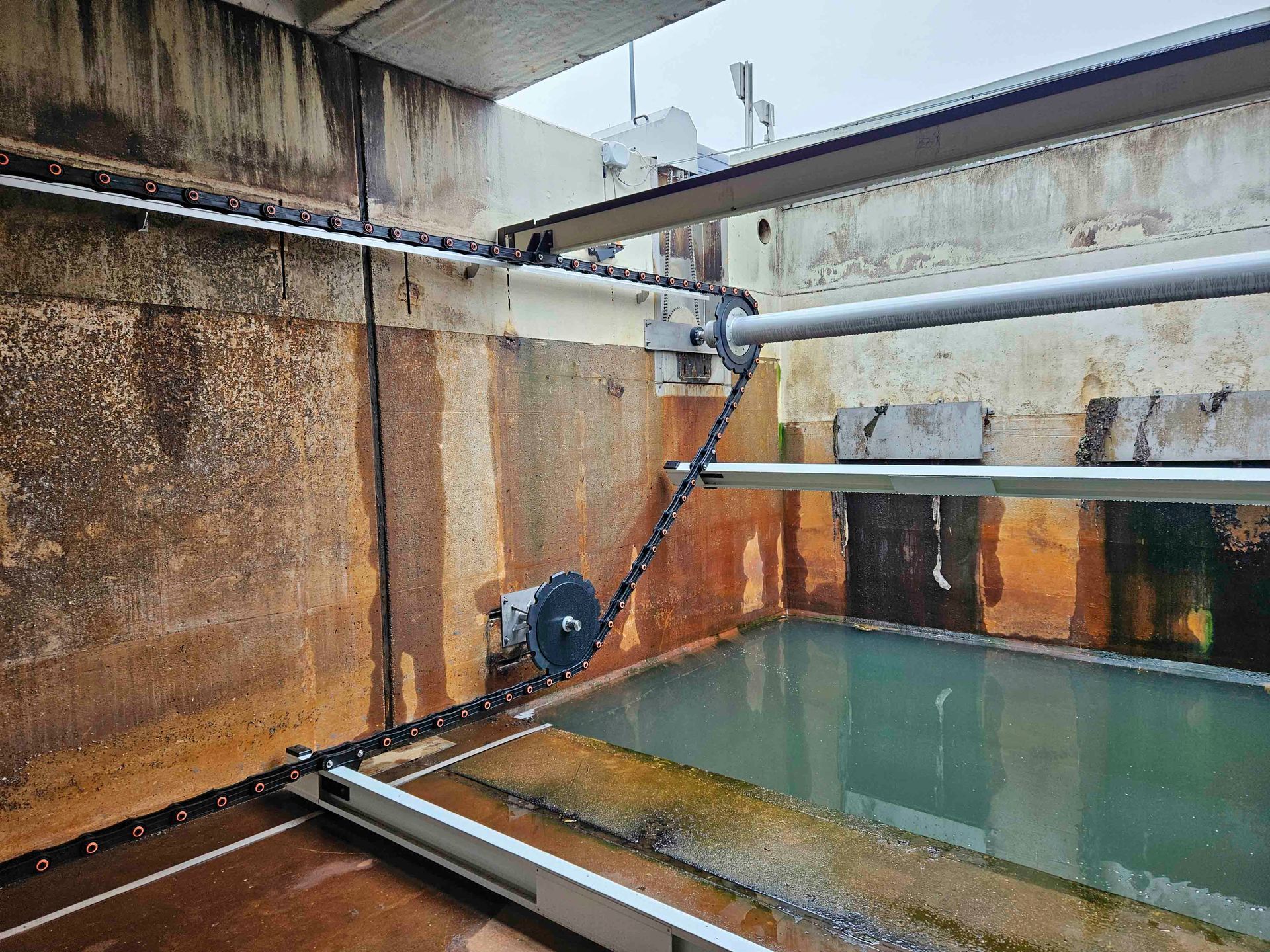

Die Hallesche Wasser und Stadtwirtschaft hat uns im Frühjahr 2023 mit dem Austausch eines Kettenräumers in der Vorklärung der Kläranlage Halle-Nord beauftragt. Im Zuge der Erneuerung wurde der alte Stahlkettenräumer von uns demontiert und ein neuer DEWA® Kunststoffkettenräumer zur kontinuierlichen Boden- und Schwimmschlammräumung montiert. Das Becken ist zur Eindämmung der Geruchsemmissionen vollständig abgedeckt, weswegen der Einsatz von Räumerbrücken hier nicht möglich ist. Wir freuen uns über einen weiteren zufriedenen Kunden und sind zuversichtlich, auch die restlichen Vorklärbeckenräumer in den kommenden Jahren erneuern zu dürfen.

Nachklärbecken: 60 x 7 m
4 DEWA® Kunststoffkettenräumer

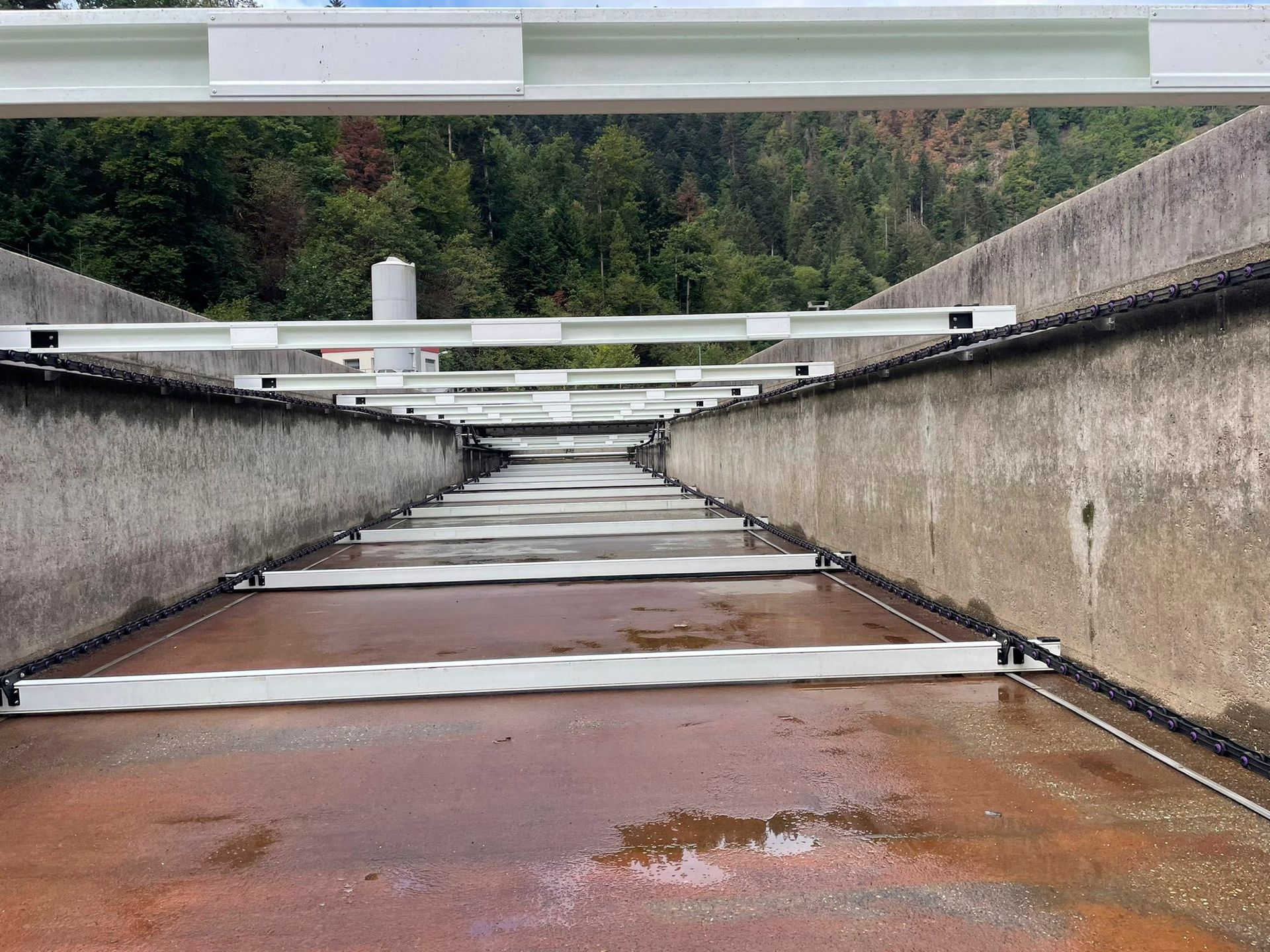

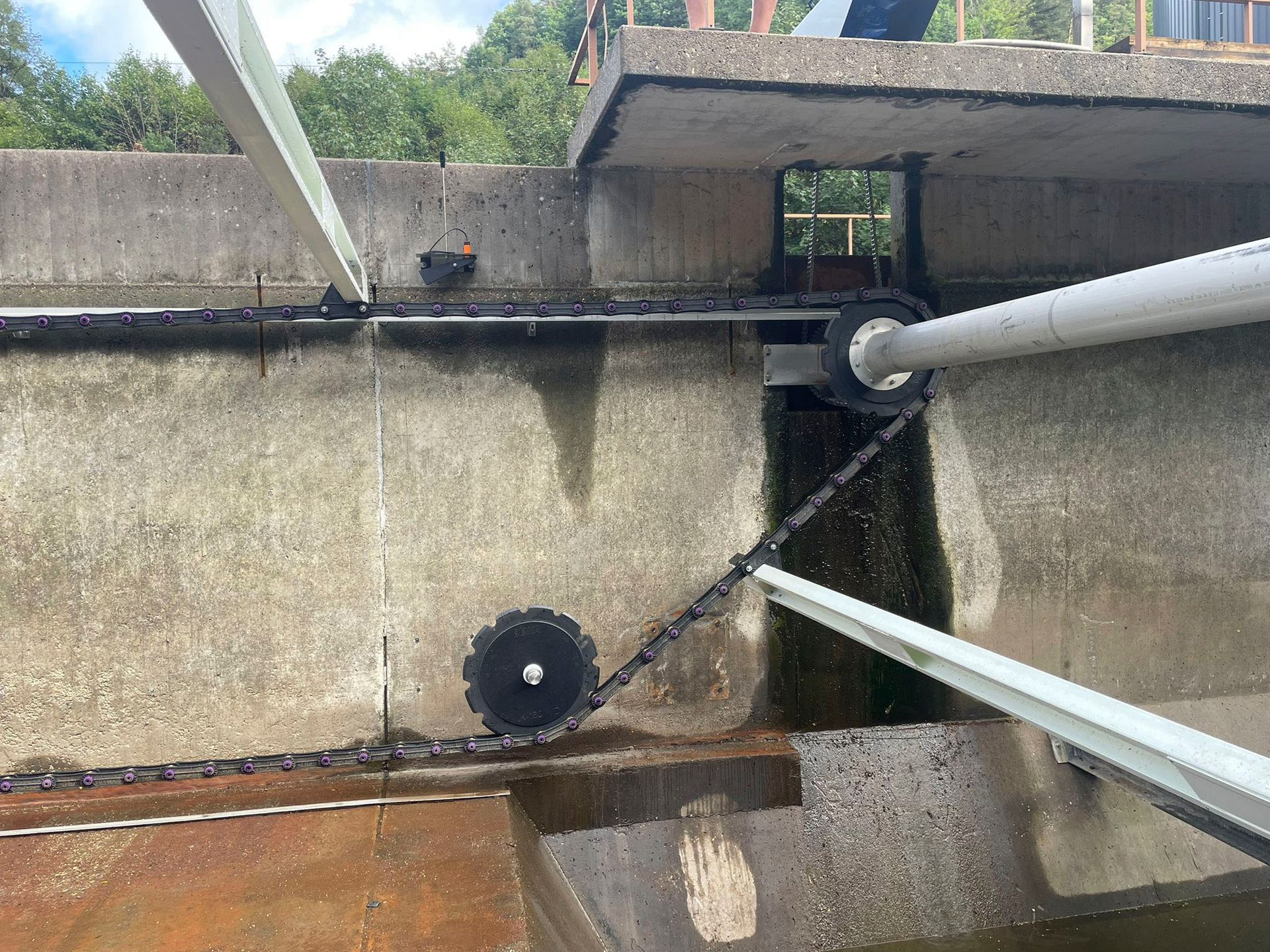

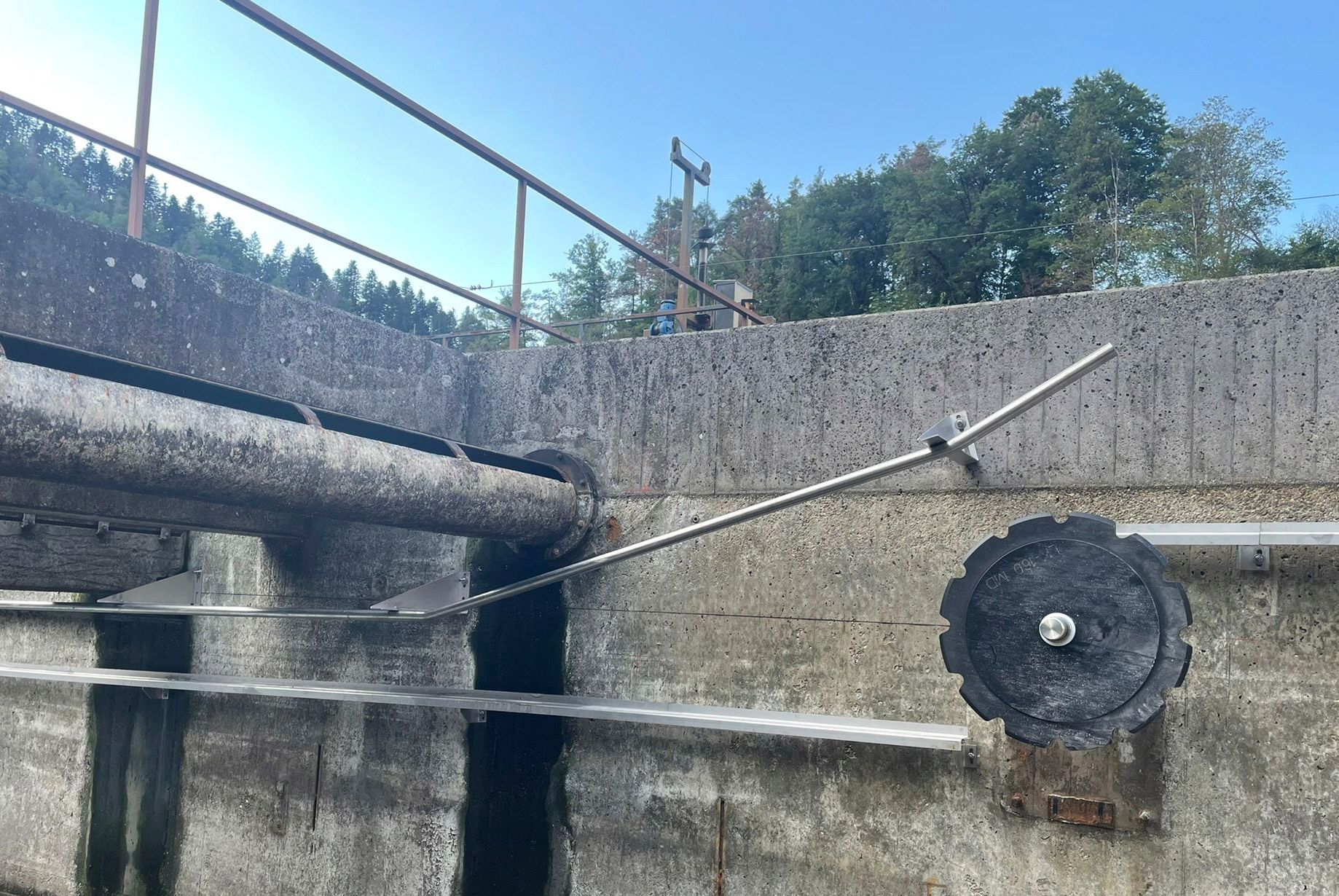

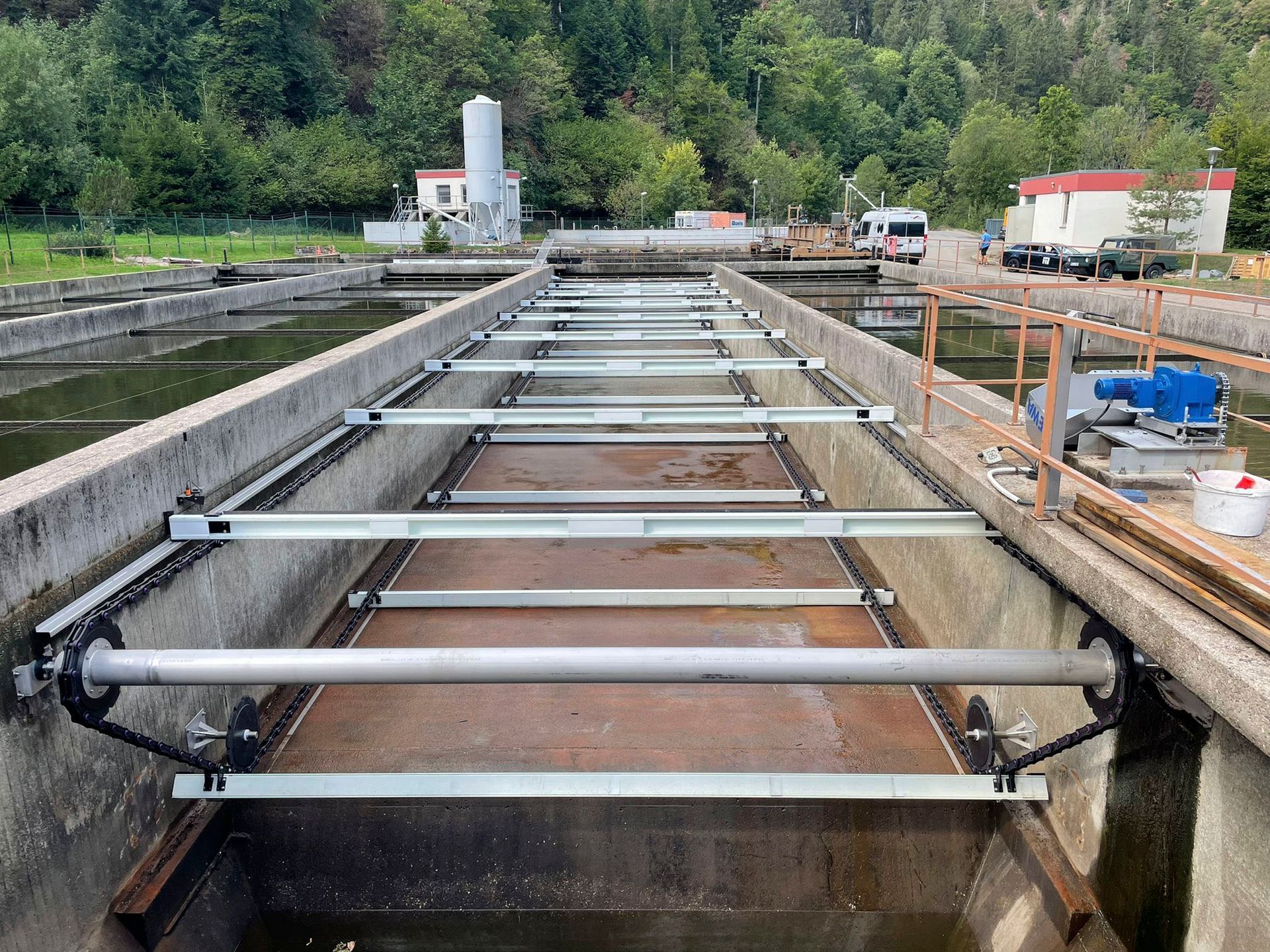

Die Stadtwerke Schramberg haben uns im Frühjahr 2022 damit beauftragt, die alten Stahlkettenräumer in den vier Nachklärbecken der Kläranlage Schramberg durch neue DEWA® Kunststoffkettenräumer auszutauschen. Bis Ende des Jahres 2022 wurden alle vier Räumer durch uns erneuert und erfolgreich in Betrieb genommen. Die Klarwasserablaufrinnen erstrecken sich über das hintere Drittel des Beckens mit vorgesetzter Skimrinne für den Schwimmschlammabzug, die zugleich auch als Tauchwand dient. Um dennoch den gesamten Beckenboden räumen zu können, werden die Räumerbalken durch eine Zwangsführung umgelenkt, sodass keine Kollision mit den Ablaufrinnen und der Skimrinne möglich ist. Die Räumerbalken tauchen kurz vor der Skimrinne unter Wasser und werden auf Schienen bis zum Beckenende geführt, wo sie umgelenkt werden und den Bodenschlamm in Richtung zulaufseitiger Schlammtrichter räumen.

Sand- und Fettfang: 15,4 x 5,20 m
1 Längsräumerbrücke als Schildräumer

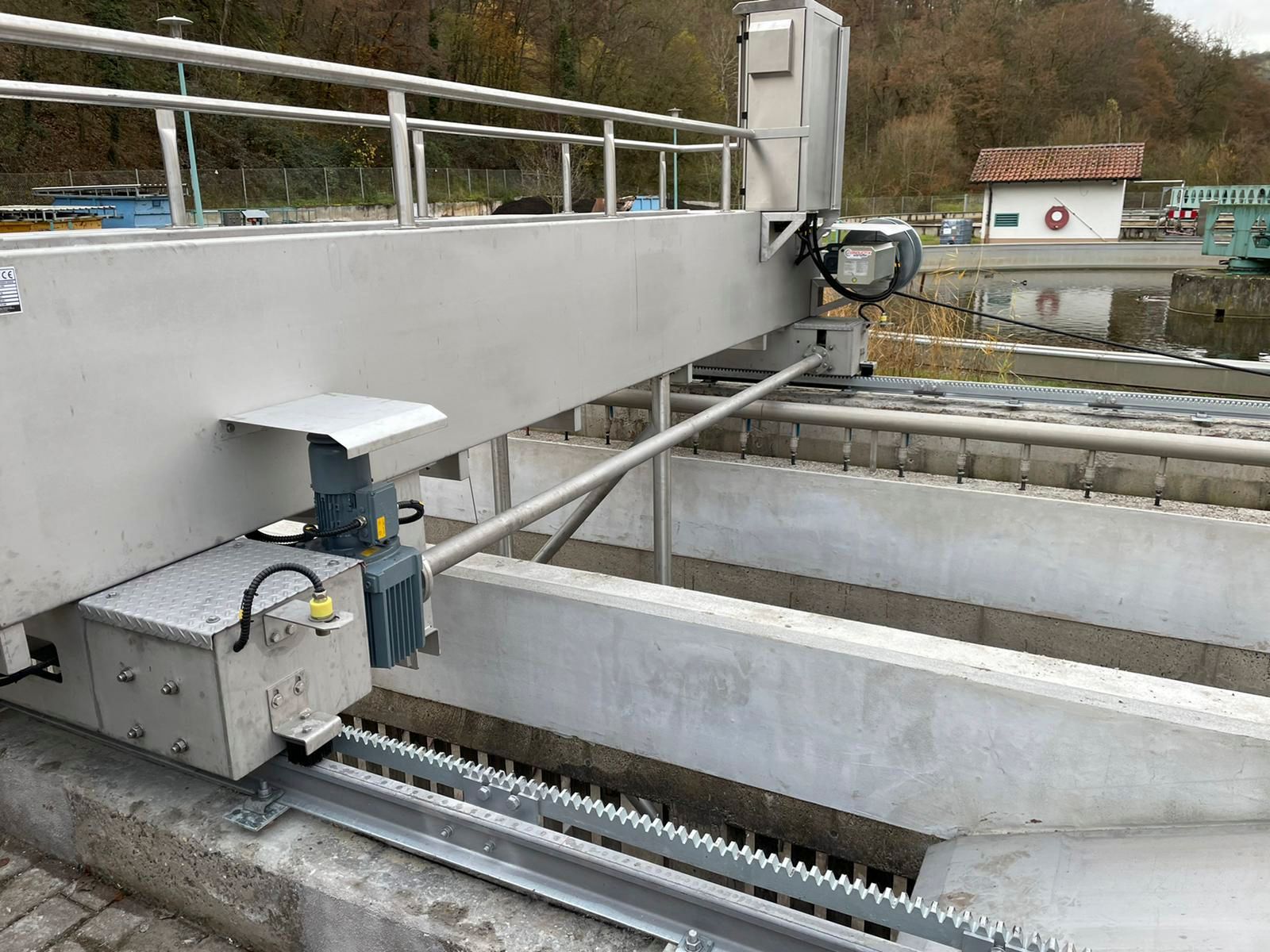

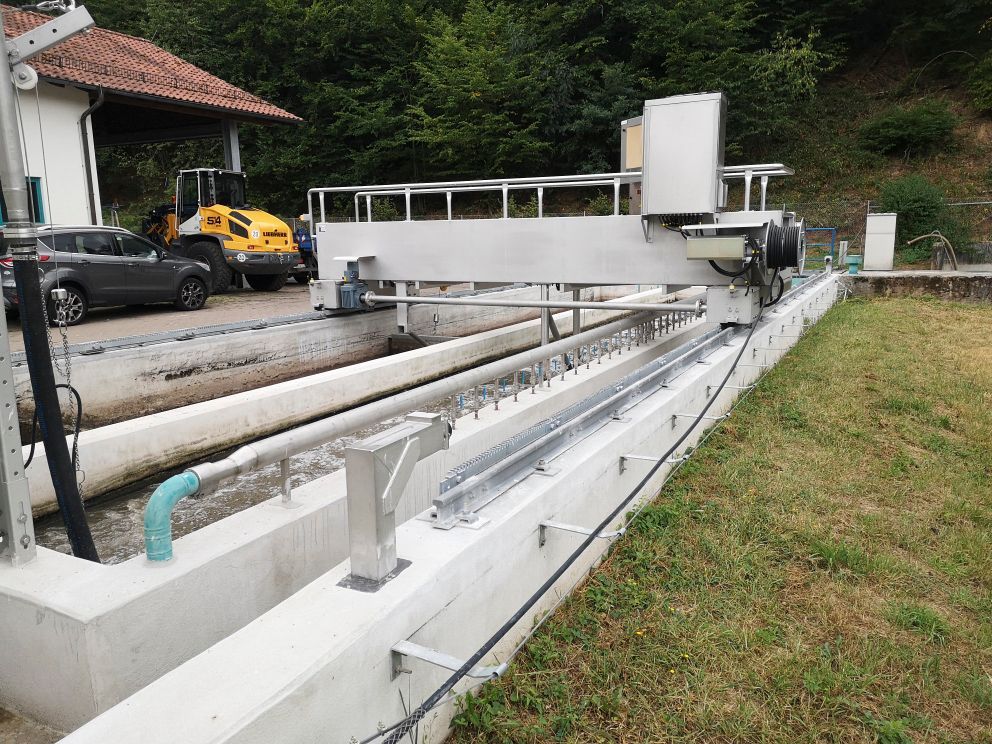

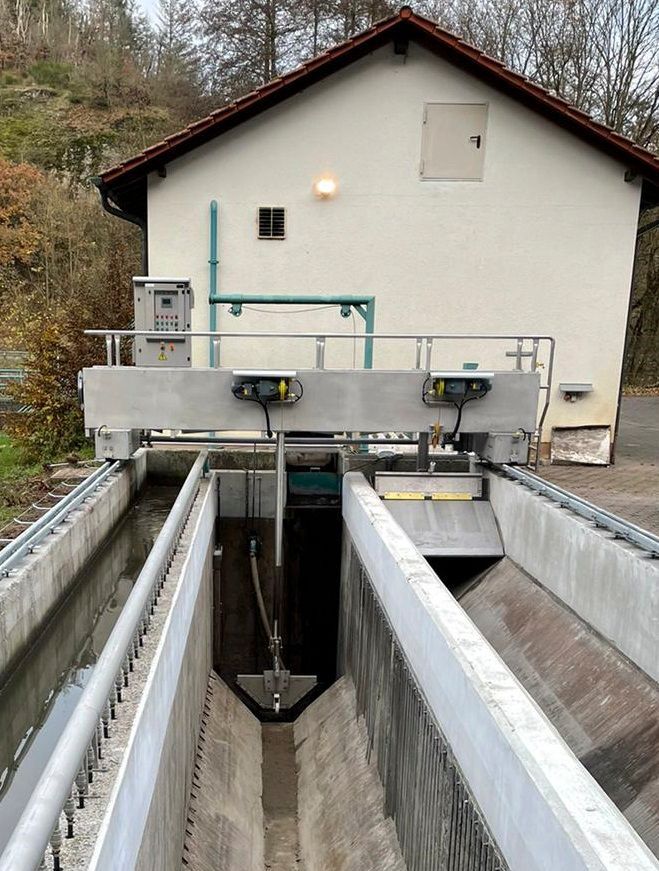

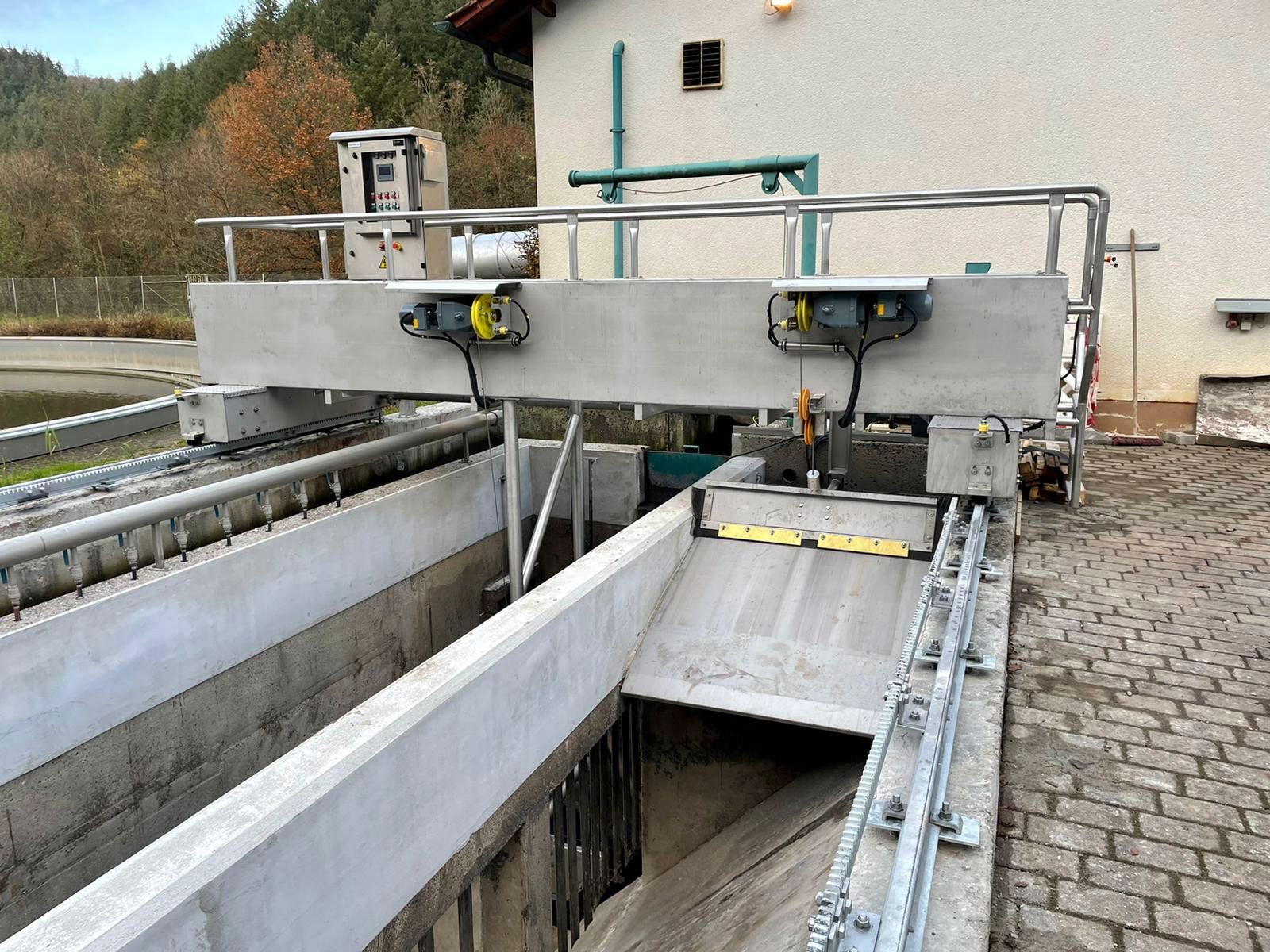

Für den Sand- und Fettfang auf der Kläranlage Winnweiler haben wir im Sommer 2020 eine neue Längsräumerbrücke geliefert. Die halbhohe Vollwandbrücke mit Geländer ist in Edelstahl V2A gefertigt und sämtliche mit Abwasser in Berührung stehenden Stahl-Bauteile in V4A. Der Längsräumer läuft hierbei auf zwei verzinkten Schienen und Zahnstangen, je Beckenkrone eine und wird über jeweils ein Zahnrad angetrieben. Der Zwangsantrieb bietet eine hohe Betriebssicherheit zu allen Jahreszeiten. Die Räumung am Boden der Sandkammer erfolgt mittels Räumschild in den Trichter, von wo aus er über eine Tauchmotorpumpe zu einem Sandklassierer gefördert wird. Die Räumung an der Wasseroberfläche der Fettfangkammer passiert mit Räumschild, das über eine Anfahrrampe das Fett in den dafür vorgesehenen Schacht schiebt. Zur Steuerung der Räumerbrücke befindet sich ein Steuerschrank mit SPS und Touchpanel auf der Brücke, der ebenfalls komplett in Edelstahl V2A gefertigt ist. Die Energiezuführung geschieht über eine Motorleitungstrommel mit Schleifringkörper.

Nachklärbecken: 62 x 5,3 m
4 DEWA® Kunststoffkettenräumer plus Skimrinne

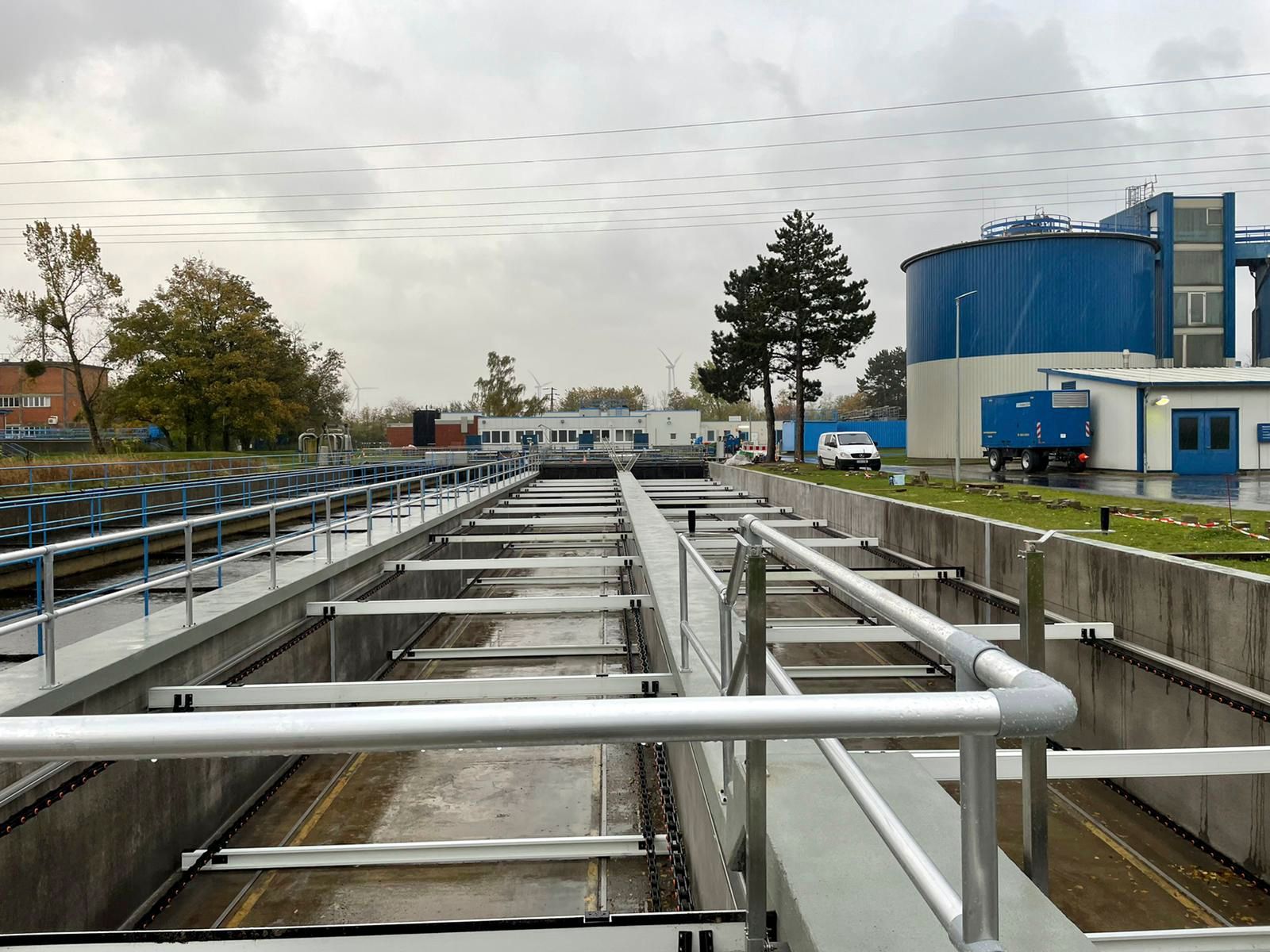

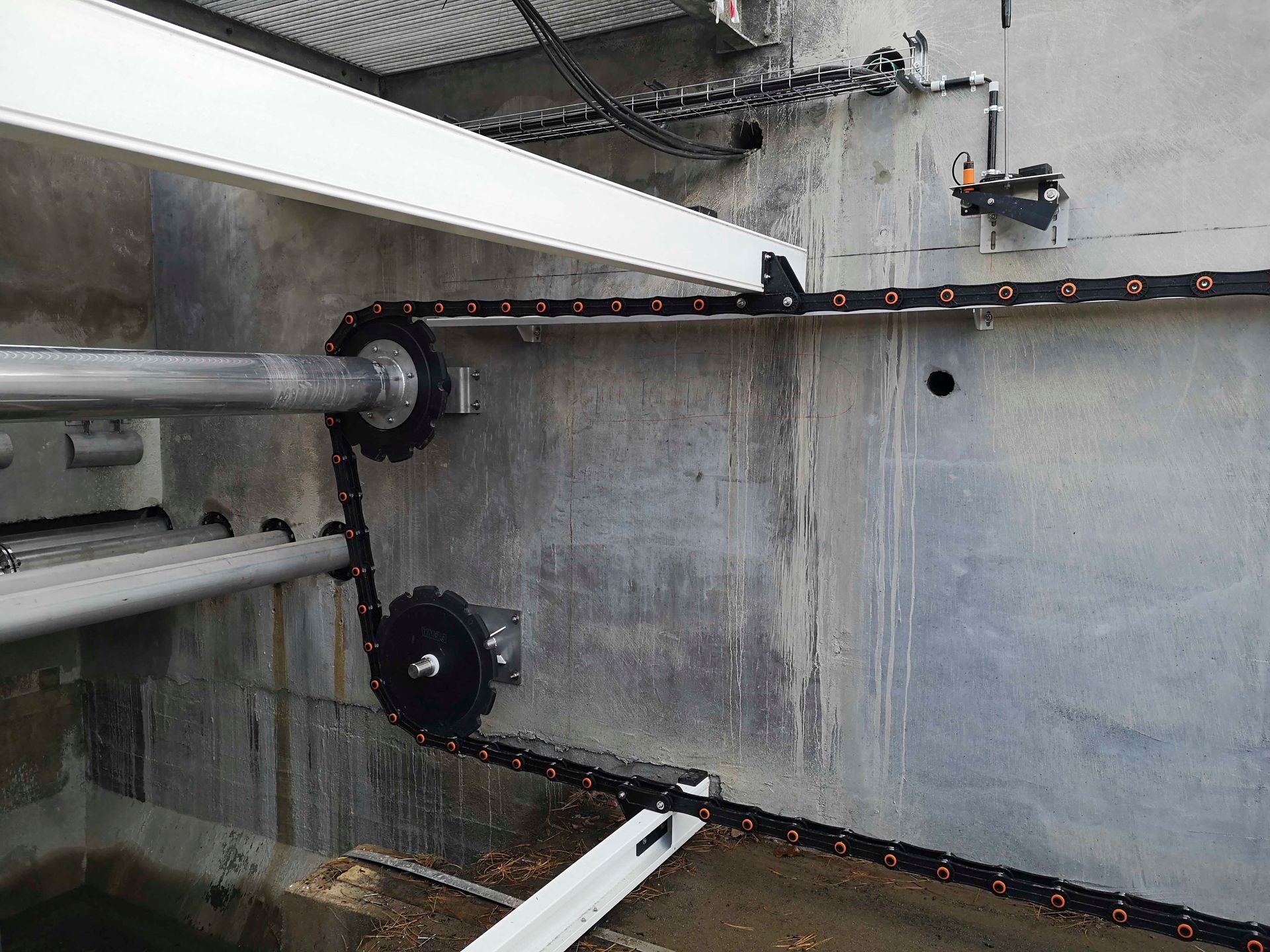

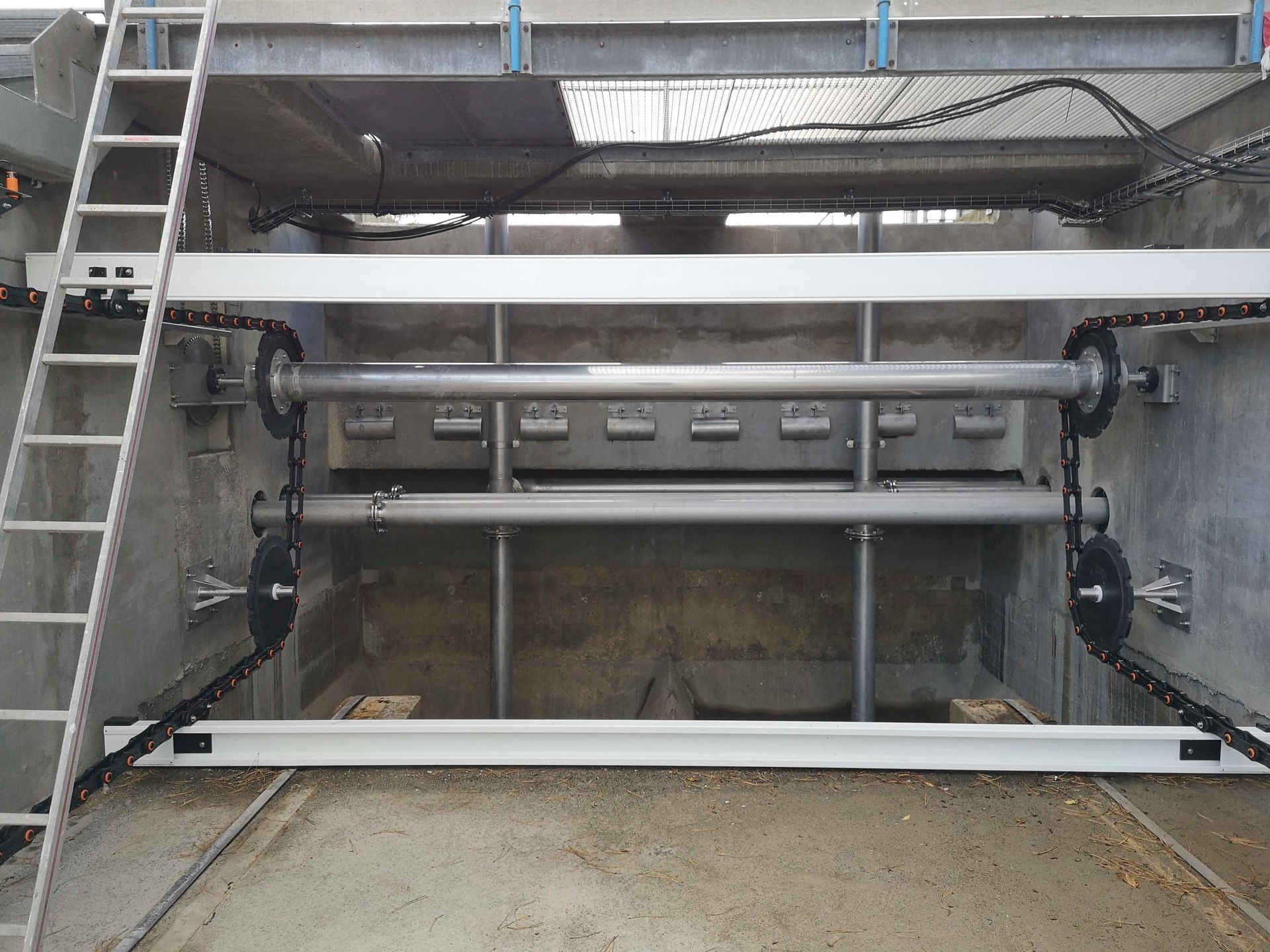

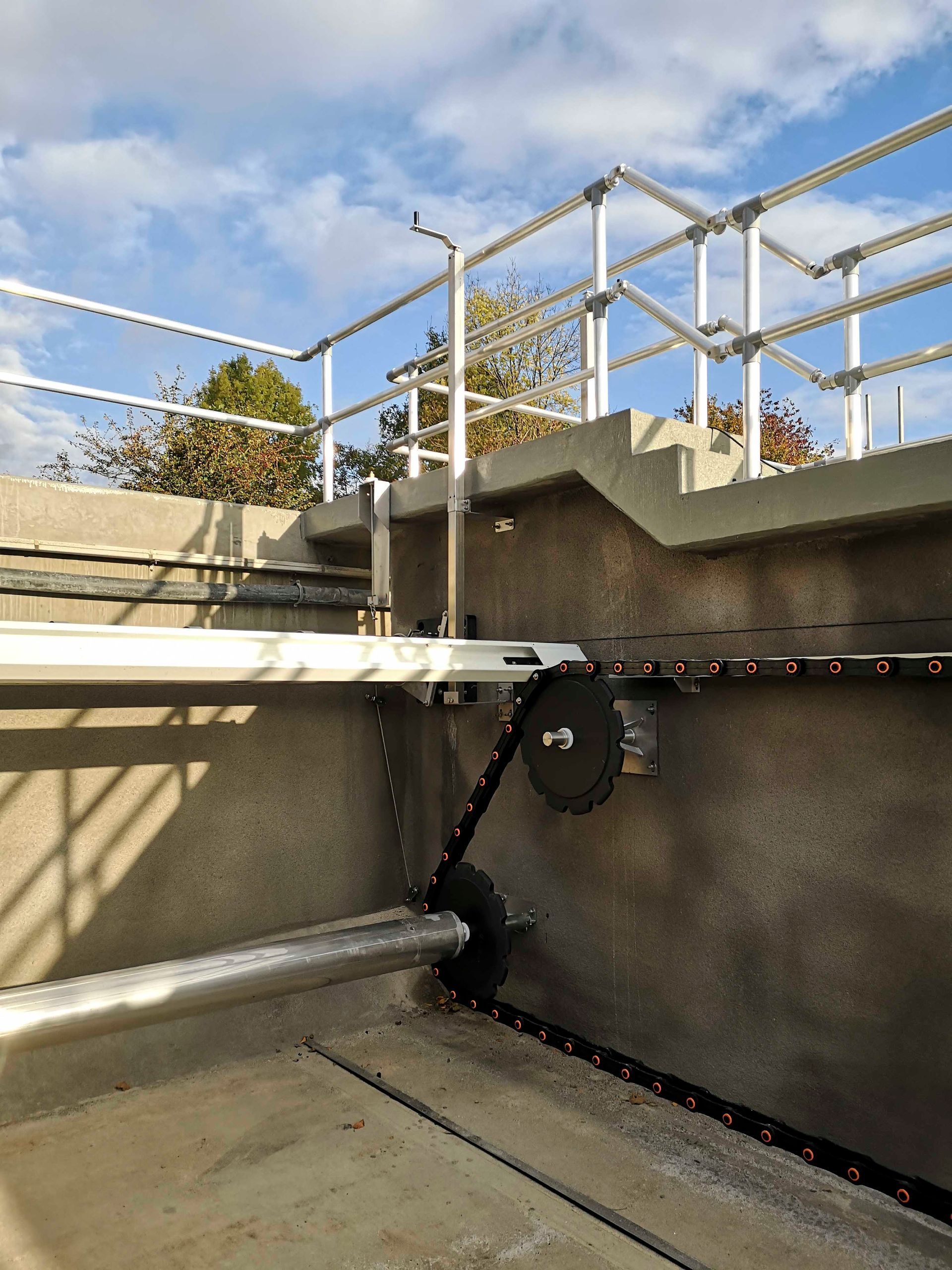

Für die Zentralkläranlage Goslar in Thüringen durften wir im Zuge der Erneuerung der Räumertechnik in allen vier Nachklärbecken die alten Stahlkettenräumer gegen unsere DEWA® Kunststoffkettenräumer austauschen. Der geringe Verschleiß und das enorme Einsparungspotenzial bei Wartungs- und Energiekosten haben den Kunden davon überzeugt, bei der Erneuerung der Räumeinrichtungen auf den Einsatz der DEWA® Kunststoffkettenräumer zu setzen. In den Nachklärbecken 1 & 2 räumen die DEWA® Systeme den Boden- und Schwimmschlamm effizient seit Oktober 2021 und in den Becken 3 & 4 seit Juni 2022. Der Schwimmschlammabzug in allen vier Becken erfolgt über Skimrinnen, die manuell über eine Handkurbel betätigt werden.

Vorklärbecken: 22,5 x 7,25 m
18 DEWA® Kunststoffkettenräumer mit Schwimmschlammsammelrinnen

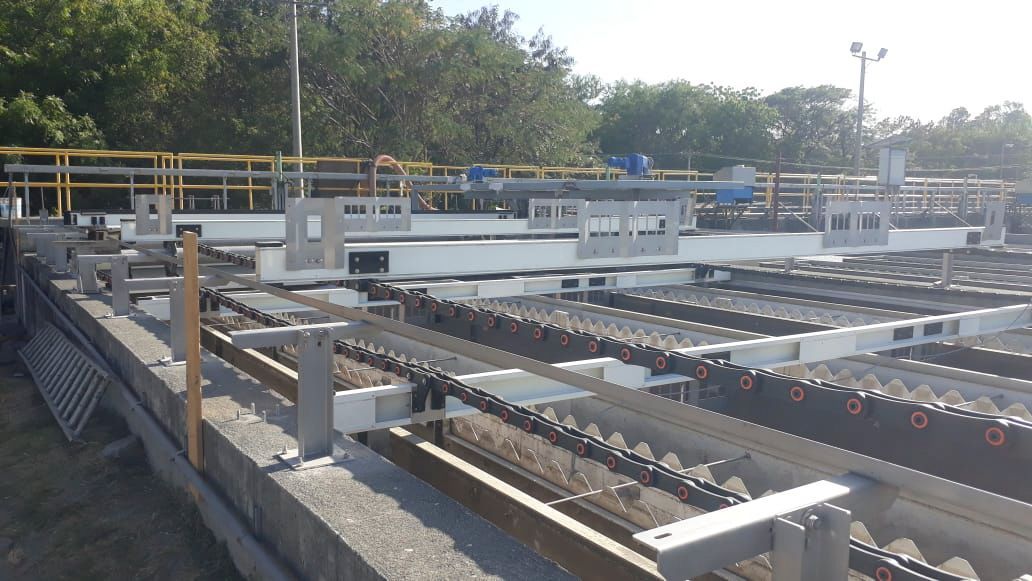

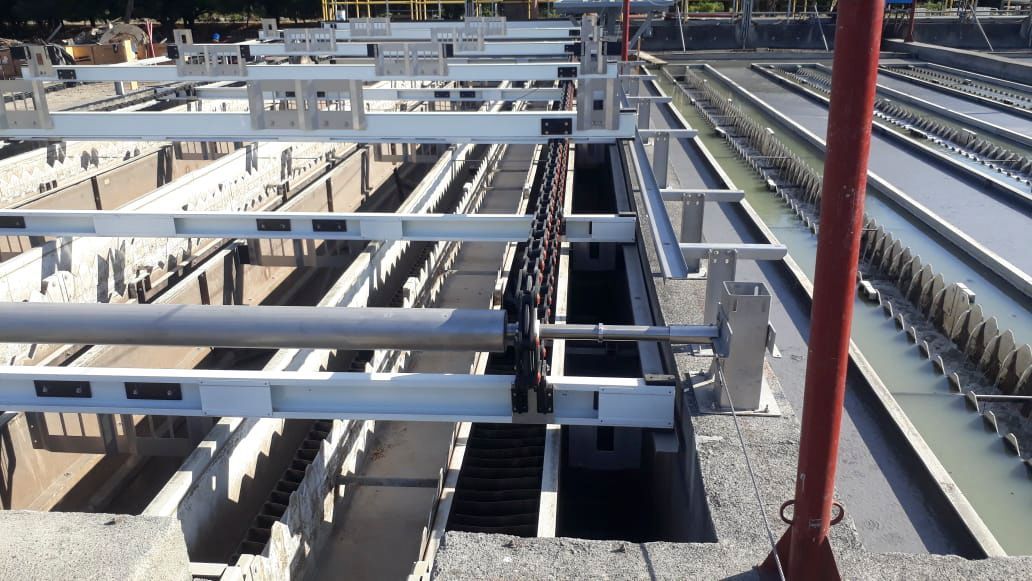

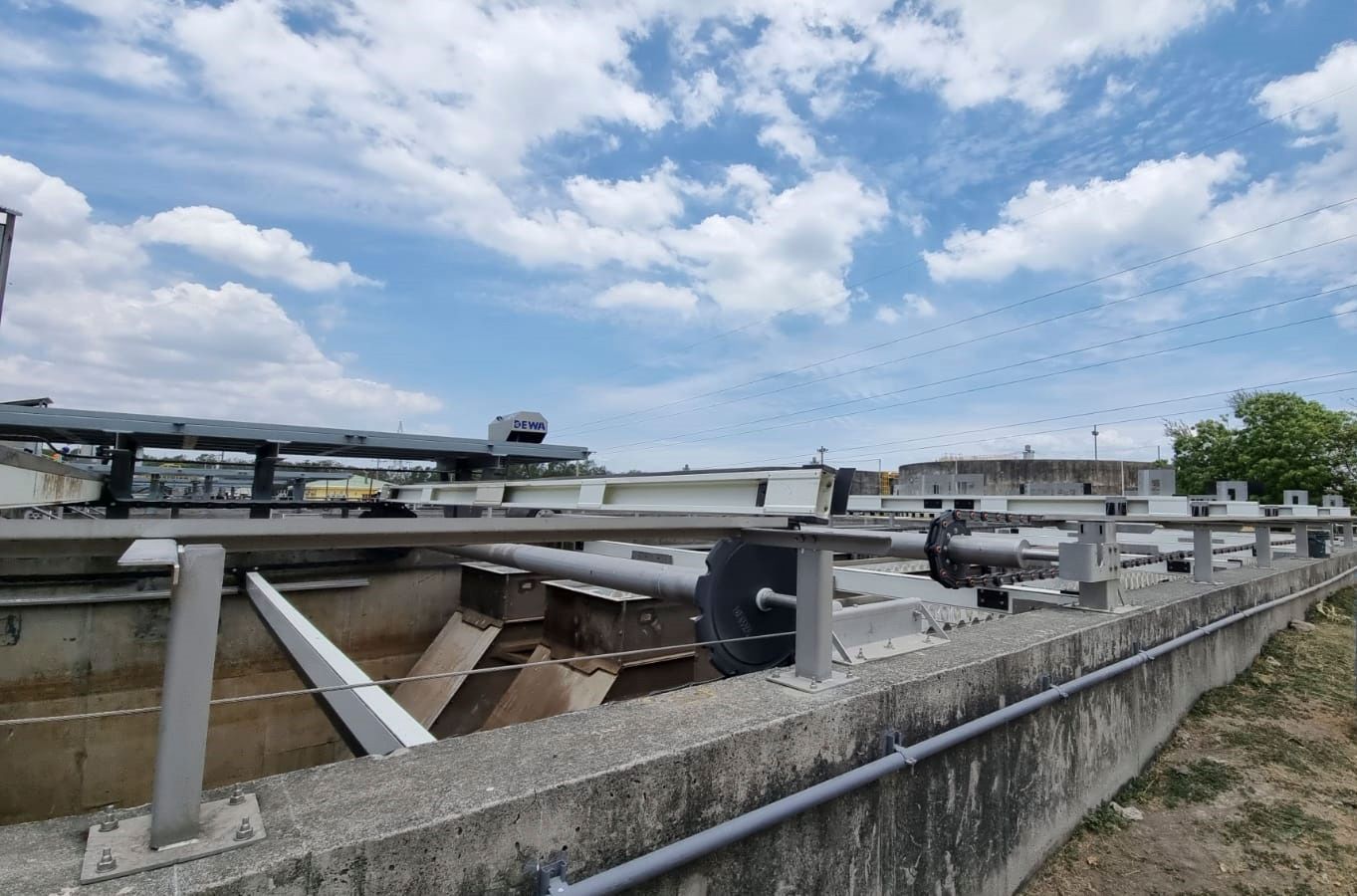

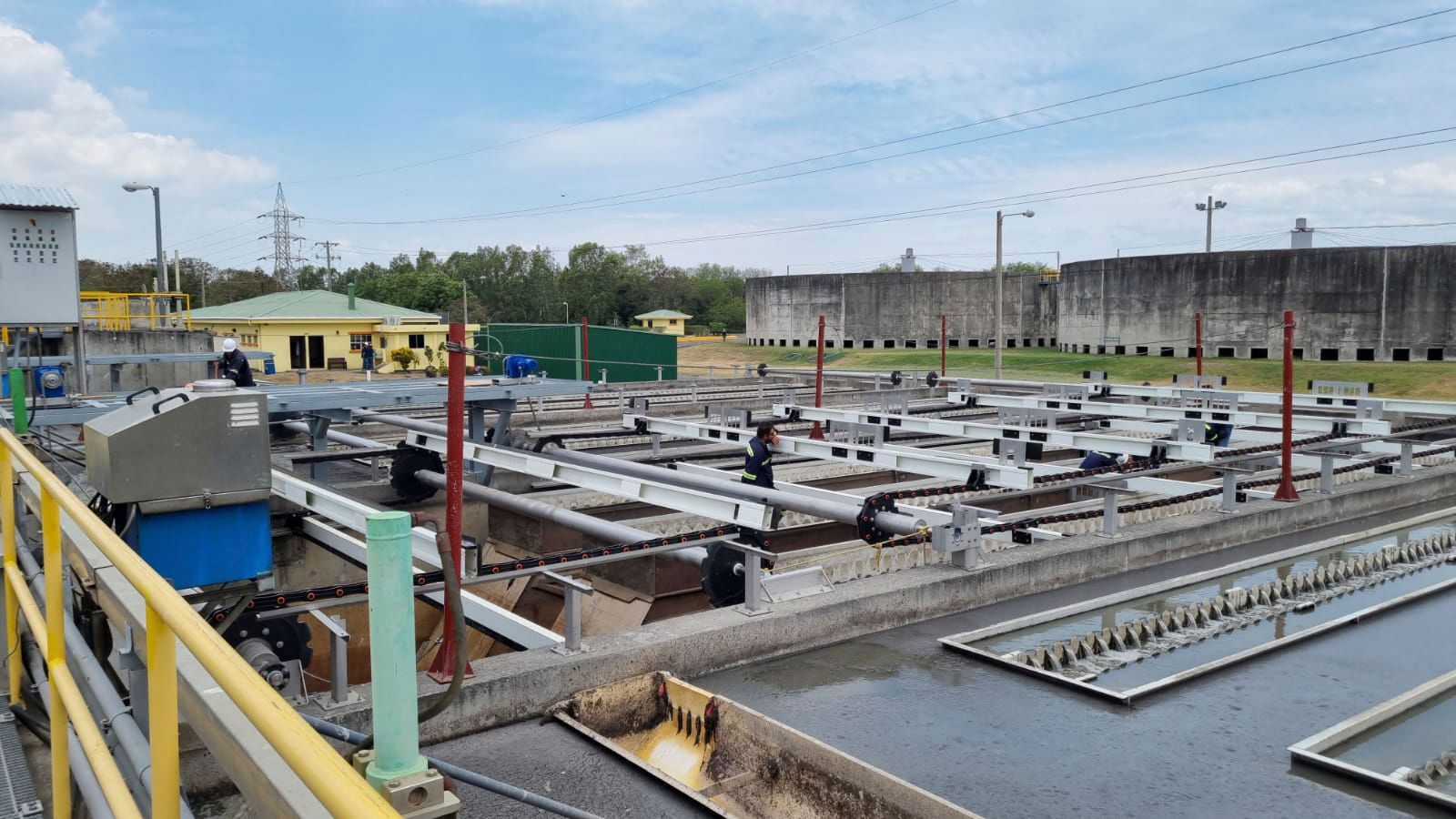

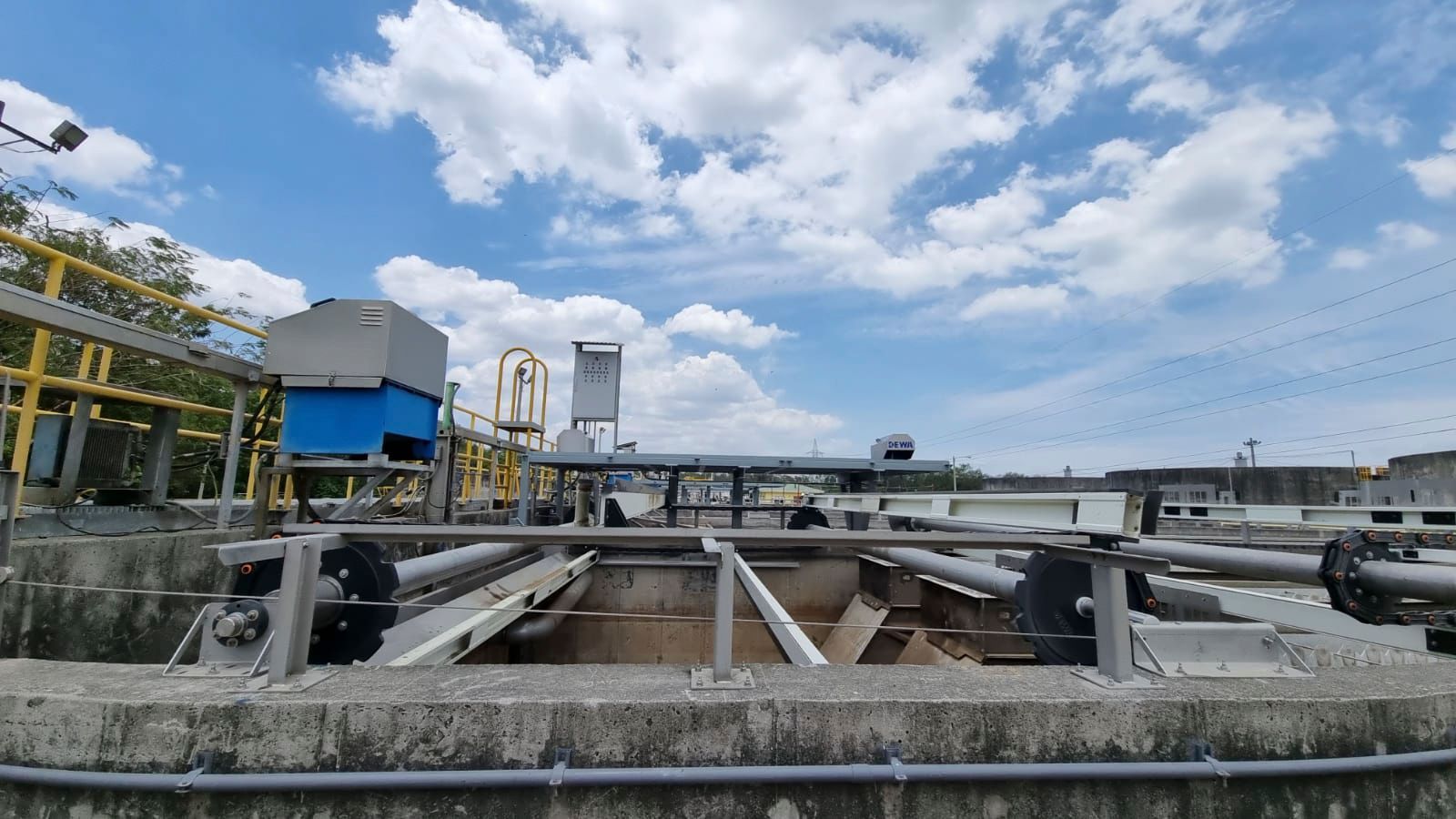

Der Kläranlage Managua in Nicaragua ist es zu verdanken, dass sich die Wasserqualität des nahegelegenen Managuasees, der lange Zeit als größte Kloake der Welt galt, bis heute erheblich verbessert hat. Die Anlage reinigt täglich rund 140.000 Kubikmeter Abwasser. Über einen deutschen Anlagenbauer, der in Südamerika Fuß gefasst hat, konnten wir 2020 insgesamt 18 DEWA® Kunststoffkettenräumer für die neun Vorklärbecken der Kläranlage liefern. Um die erforderliche Absetzfläche zu gewährleisten, wurden die Becken bei Erstausrüstung mit Lamellenabscheidern ausgestattet. Der Schwimmschlamm, der sich zwischen den Ablaufkästen an der Wasseroberfläche sammelt, wurde bis zum Einbau der DEWA® Systeme nicht bzw. wenn, dann von Hand geräumt.

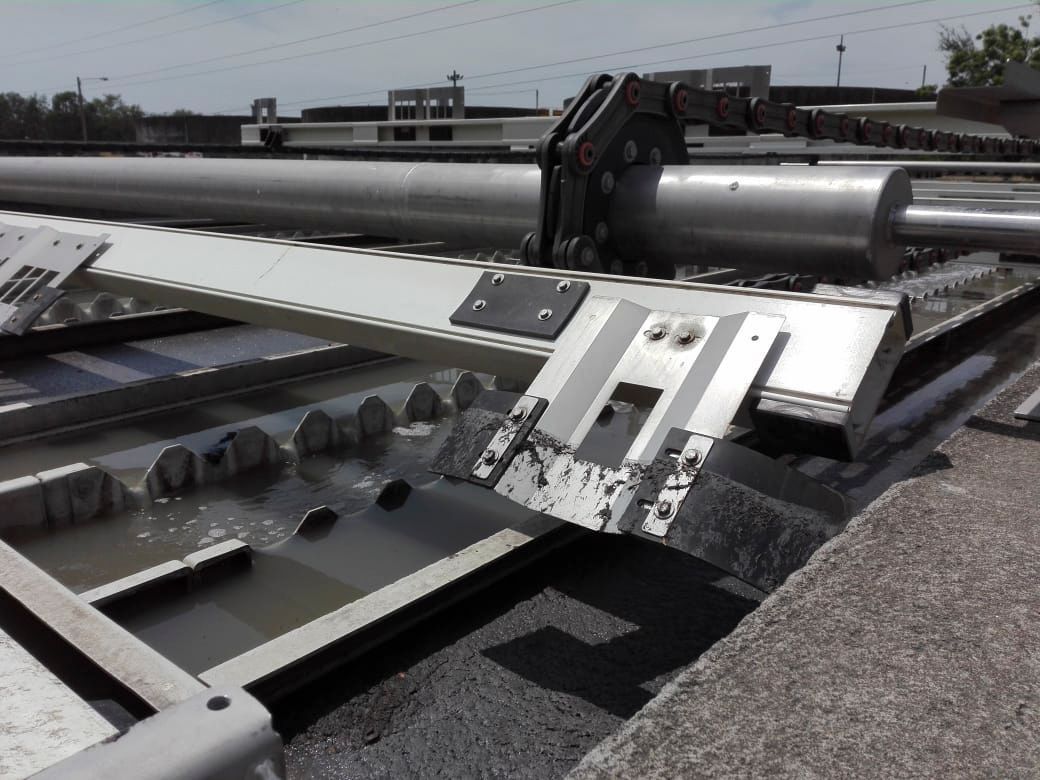

Je Vorklärbecken haben wir zwei Schwimmschlammräumer als 2-Wellen-Systeme geliefert und eine Schwimmschlammsammelrinne mit Anfahrrampe. Um den Schwimmschlamm zwischen den Ablaufrinnen räumen zu können, wurden an den Räumerbalken in entsprechenden Abständen biegesteife Metallschilde angebracht mit verstellbaren Gummiabstreifern, die den Schwimmschlamm kontinuierlich in Richtung Zulauf schieben. Der Schwimmschlamm wird von einem zweiten Räumer abgeschöpft und über eine Anfahrrampe in eine Sammelrinne gefördert. Trotz Corona-Pandemie und mit tatkräftiger Unterstützung unseres Kunden, konnten die Räumer dann in 2021 erfolgreich in Betrieb gesetzt werden, wo sie seitdem zur Zufriedenheit des Kunden ihren Dienst erfüllen.

Vorklärbecken: 57 x 6 m und 60 x 5,6 m
8 DEWA® Kunststoffkettenräumer plus vollautomatische Skimrinne

Oslo ist einer der am schnellsten wachsenden Städte Europas. Im Rahmen des Projekts „UBRA“ (Abkürzung für „Utbygging av Bekkelaget Renseanlegg“) was übersetzt Ausbau der Bekkelaget Kläranlage heißt, erfolgt eine unterirdische Erweiterung der Kläranlage von einer Kapazität für ca. 270.000 EW auf etwa 500.000 EW.

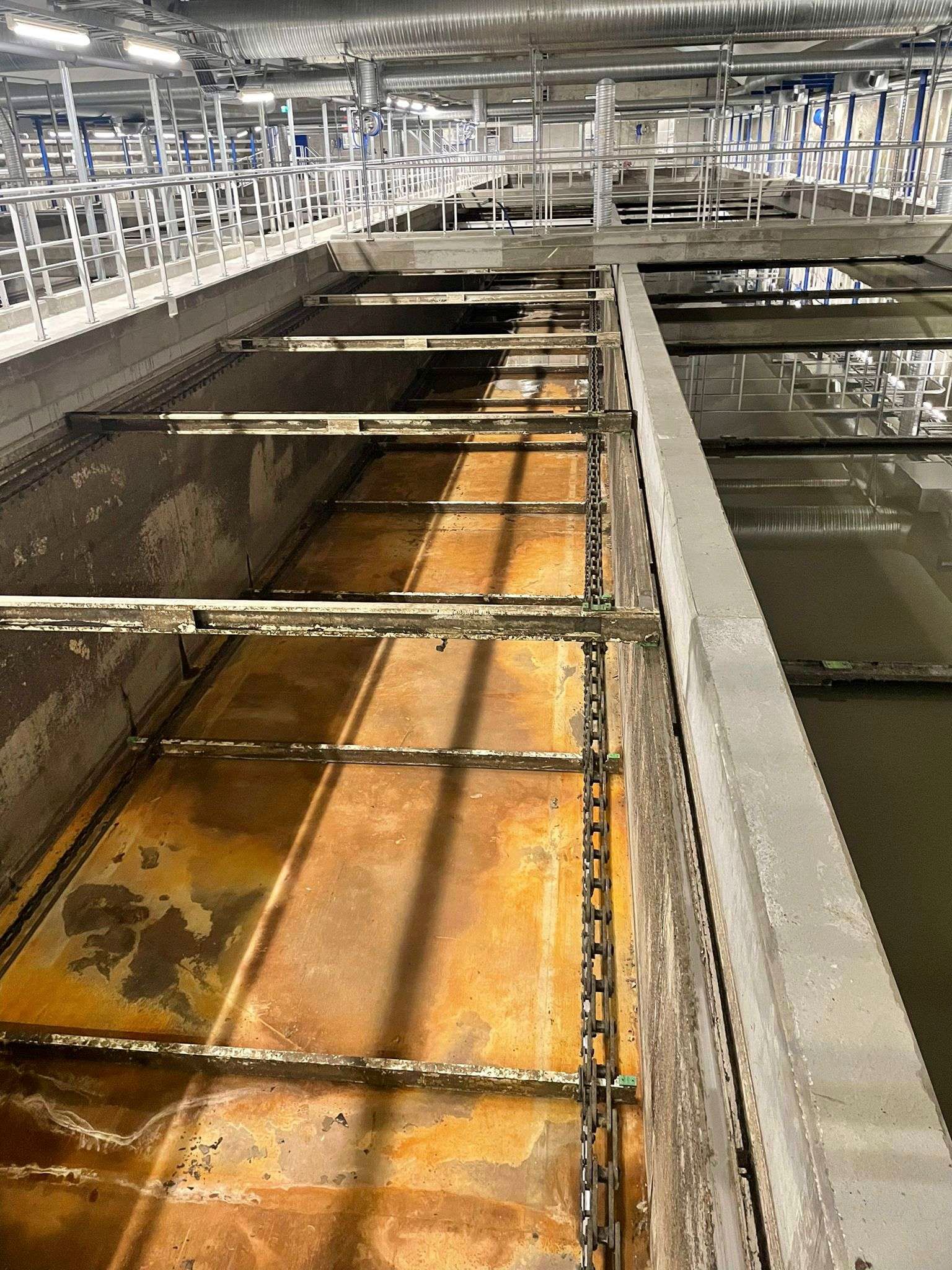

Für die neuen Vorklärbecken haben wir im Frühling 2019 die ersten vier von insgesamt acht DEWA® Kunststoffkettenräumern für die Einheit 3 geliefert. Vier weitere Systeme für die Einheit 4 mit etwas anderen Beckenabmaßen folgten im Sommer 2019. Seit der letzten Inbetriebnahme in 2020 räumen die verschleißarmen DEWA® Systeme effizient den Schwimm- und Bodenschlamm in allen acht Vorklärbecken. Der Schwimmschlammabzug mittels Skimrinne erfolgt in allen Becken vollautomatisch. Dank einem neu entwickelten Verfahren, bei dem sich die Skimrinne automatisch auf das veränderliche Wasser-Niveau einstellt, wird gewährleistet, dass auch bei schwankendem Wasserspiegel der Schwimm- schlamm effizient mit geringem Wasseranteil abgezogen wird.

Vorklärbecken: 25 x 4 m und Nachklärecken: 40 x 6 m
2 x 2 DEWA® Kunststoffkettenräumer plus Skimrinne

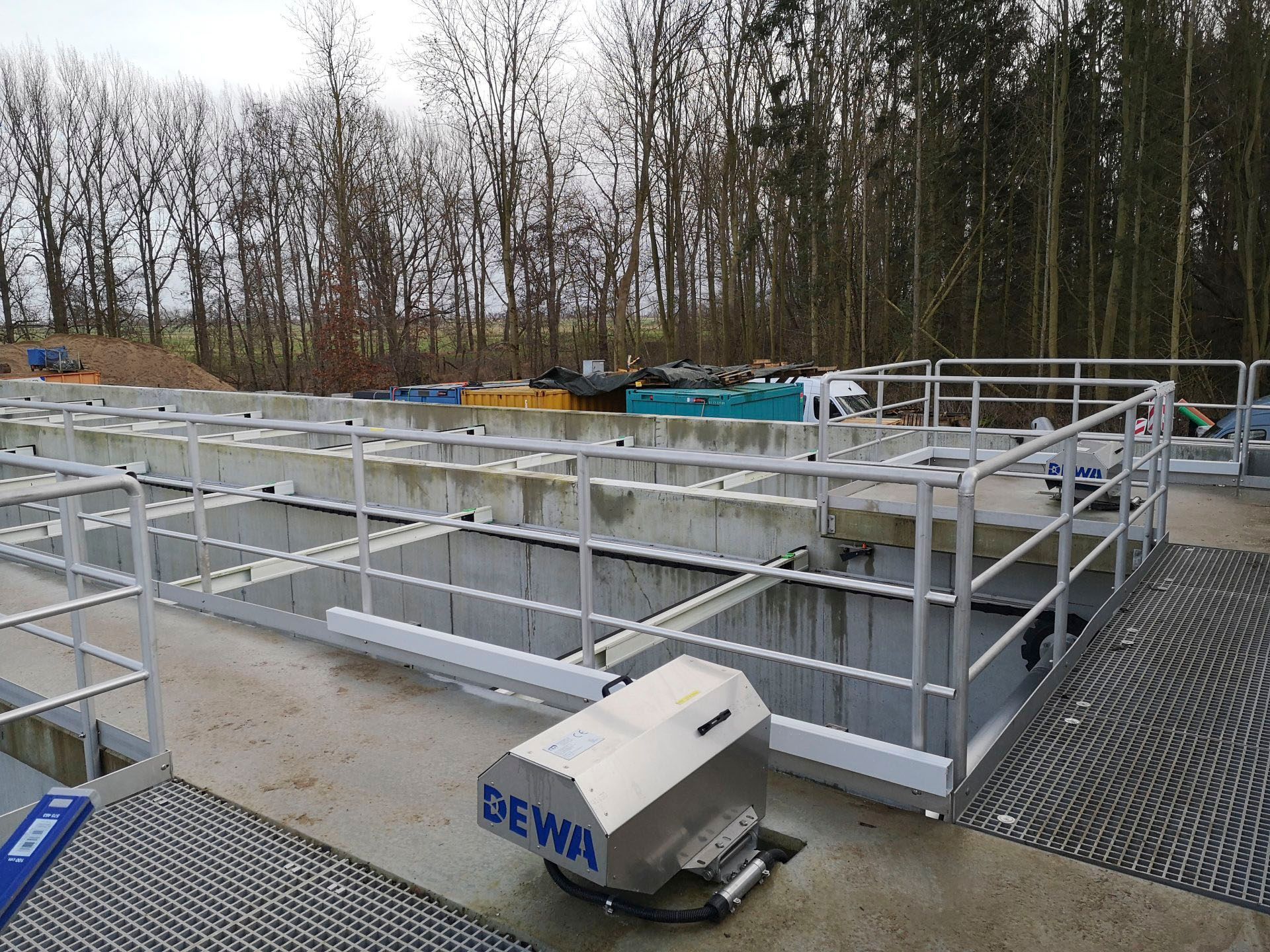

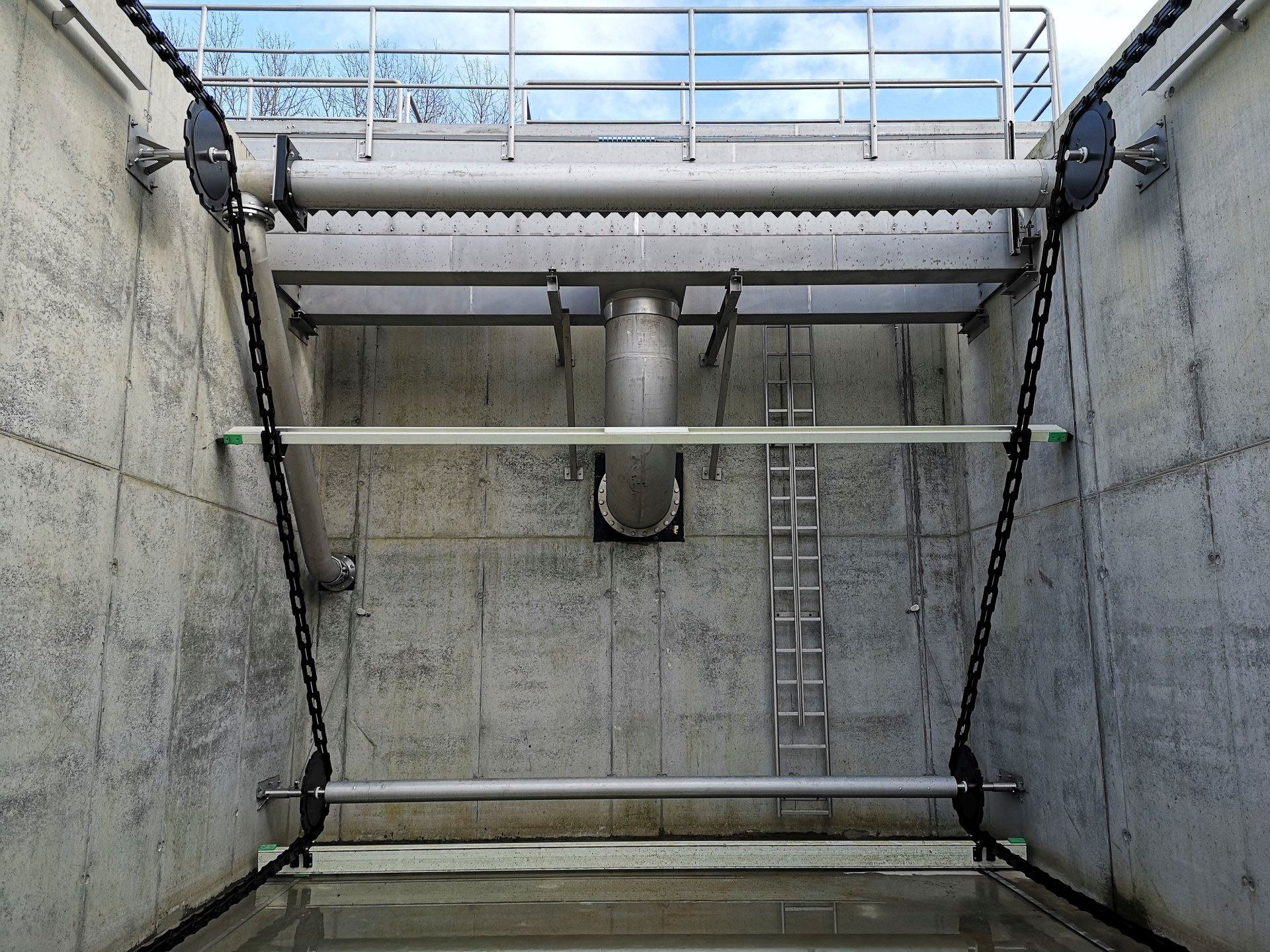

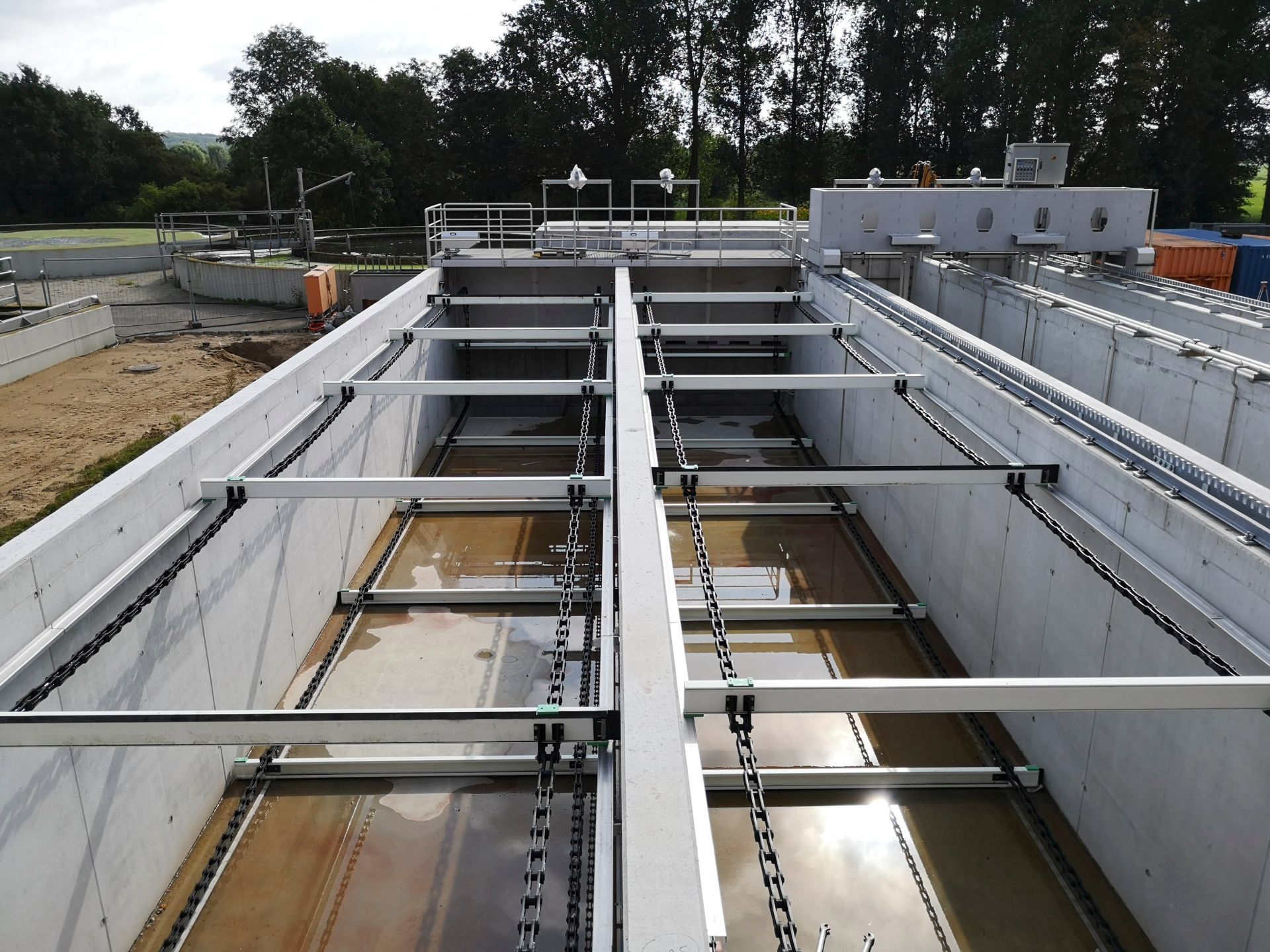

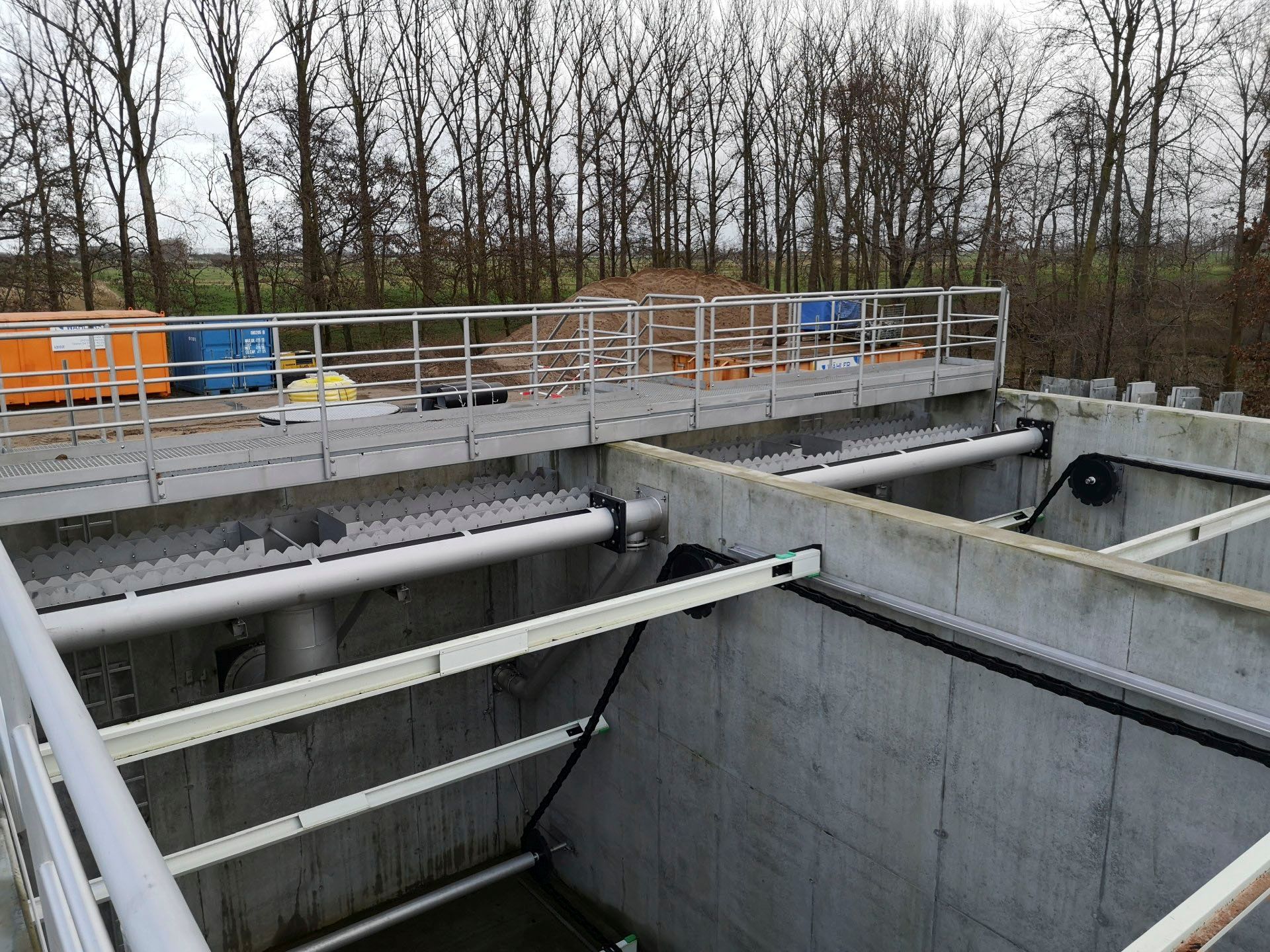

Für die Erweiterung der Kläranlage Cismar (60 000 EW) in Grömitz Ostholstein haben wir im Sommer 2019 insgesamt vier DEWA® Kunststoffkettenräumer geliefert und montiert. Seit der Inbetriebnahme im Februar 2020 räumen die äußerst verschleißarmen DEWA® Systeme den Schwimm- und Bodenschlamm in den zwei neuen Vor- und Nachklärbecken. Der Schwimmschlammabzug in allen Becken erfolgt mittels Skimrinne durch manuelle Betätigung.

Nachklärbecken: 23 x 11 m
1 DEWA® Kunststoffkettenräumer plus Skimrinne

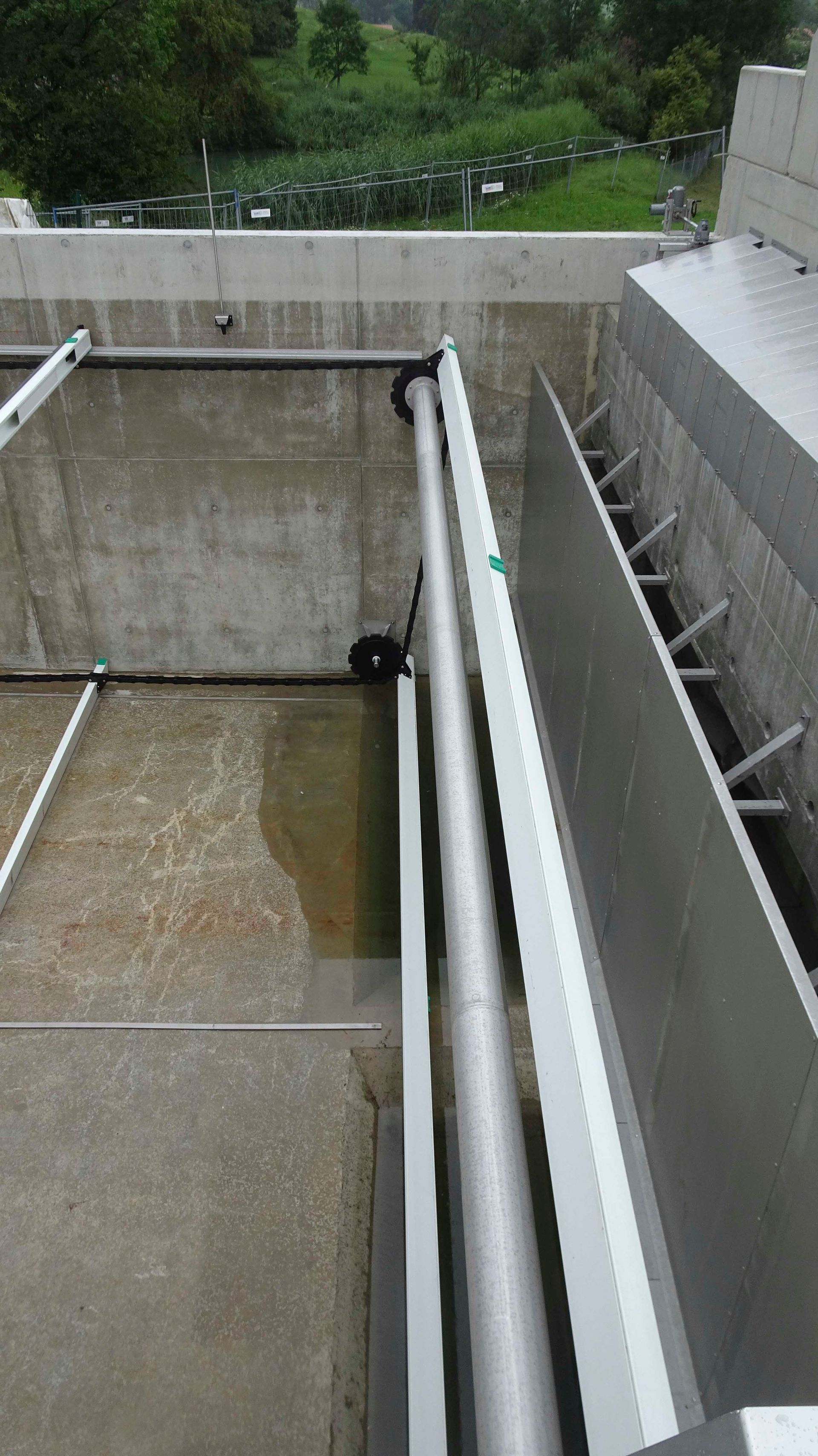

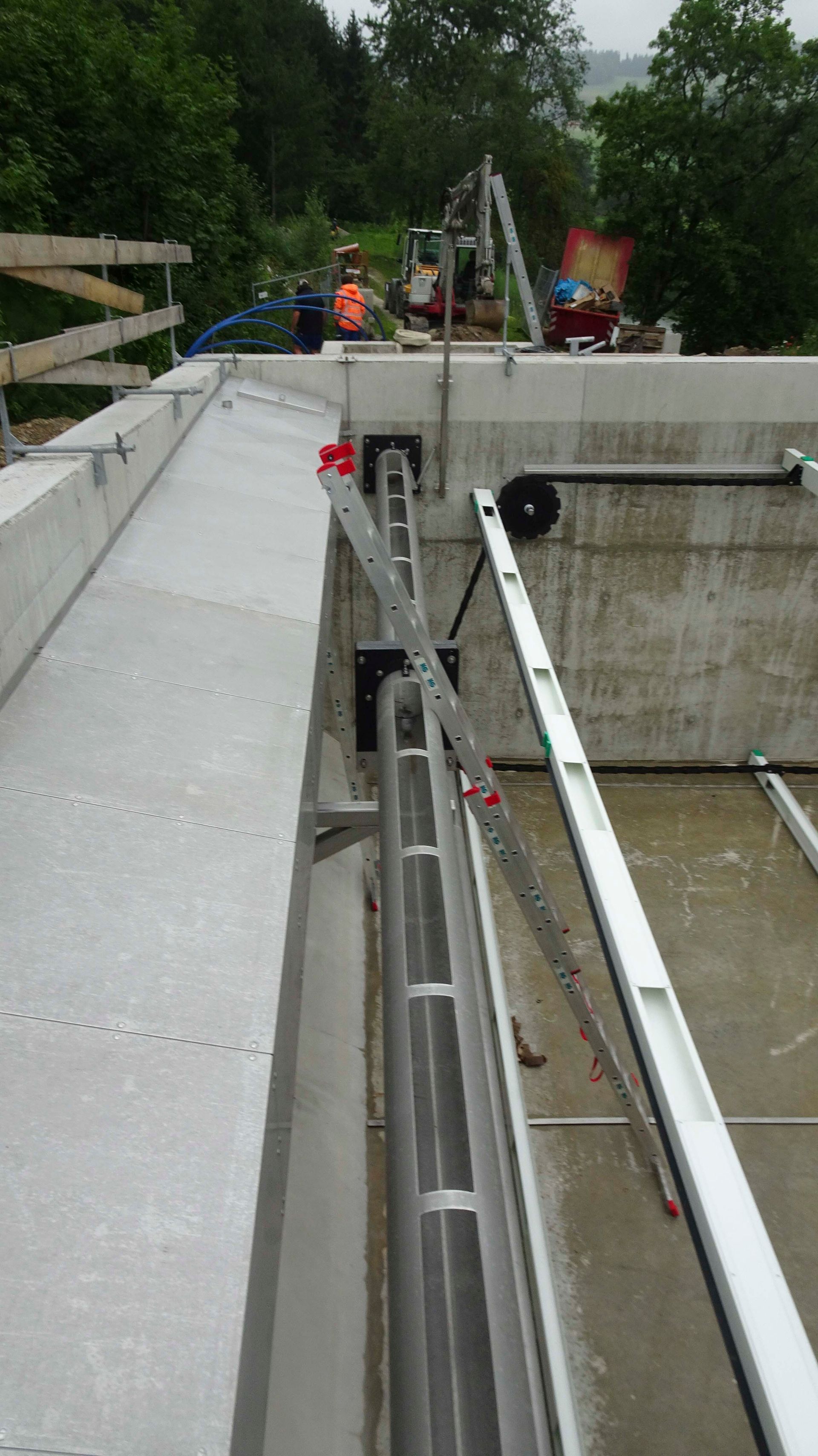

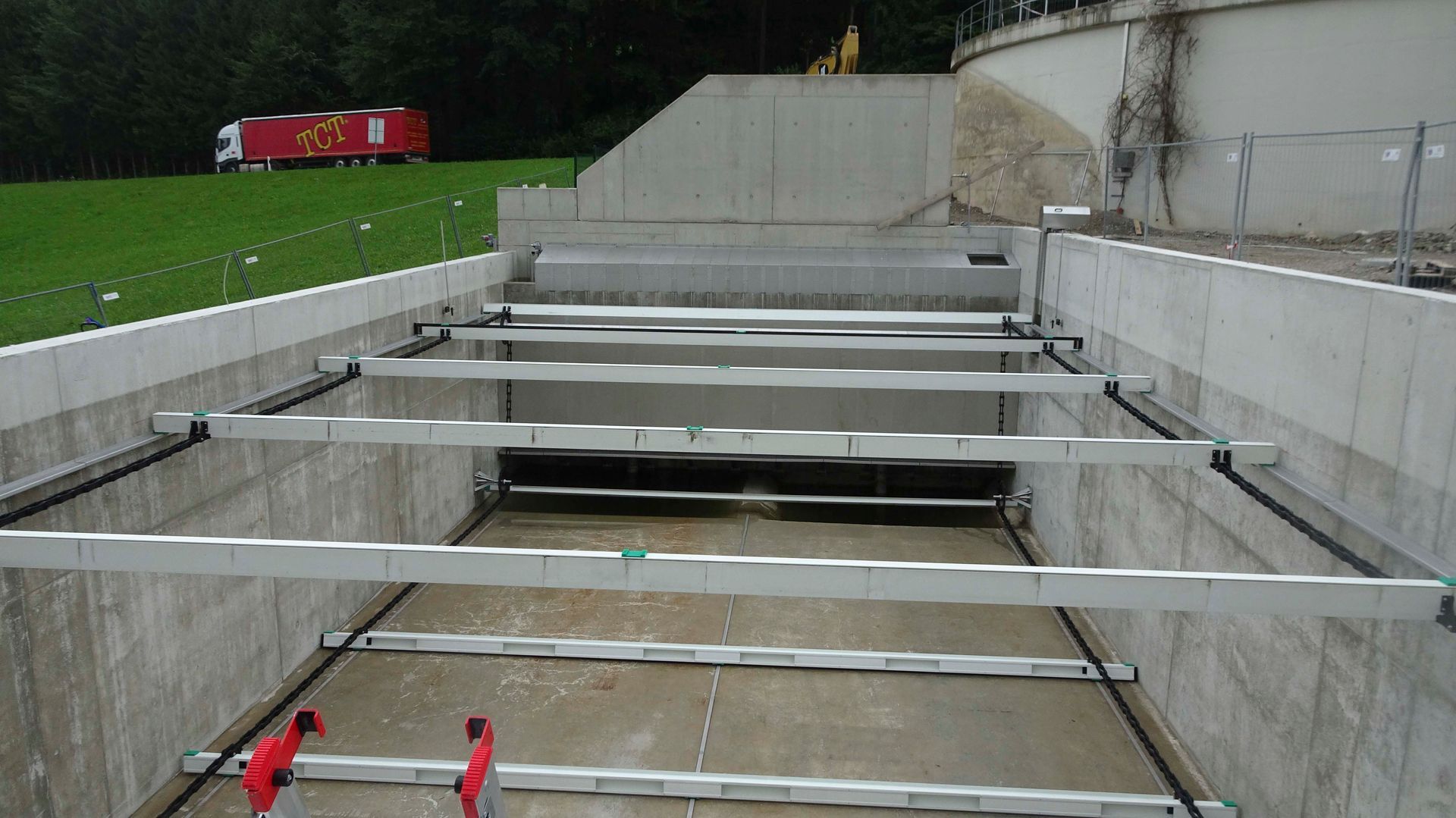

Für die Betriebskläranlage des bayrischen Mineralwasseranbieters Adelholzener Alpenquellen durften wir im Zuge der Erweiterung der Kläranlage in Siegsdorf im Sommer 2019 das neue rechteckige Nachklärbecken mit unserem DEWA® Kunststoffkettenräumer und zwei-geteilter Skimrinne ausrüsten. Trotz der recht großen Beckenbreite von 11 m räumt das DEWA® System seit der Inbetriebnahme Ende 2019 zuverlässig den sedimentierten Bodenschlamm in die dafür vorgesehenen Schlammtrichter und schiebt den Schwimmschlamm in Richtung Beckenende, wo er über eine zwei-geteilte Skimrinne mit Mittellagerung vollständig abgezogen wird.

Nachklärbecken: 40,6 x 6,5 m mit Bodenvouten
1 DEWA® Kunststoffkettenräumer plus Skimrinne und Rohrleitungsbau

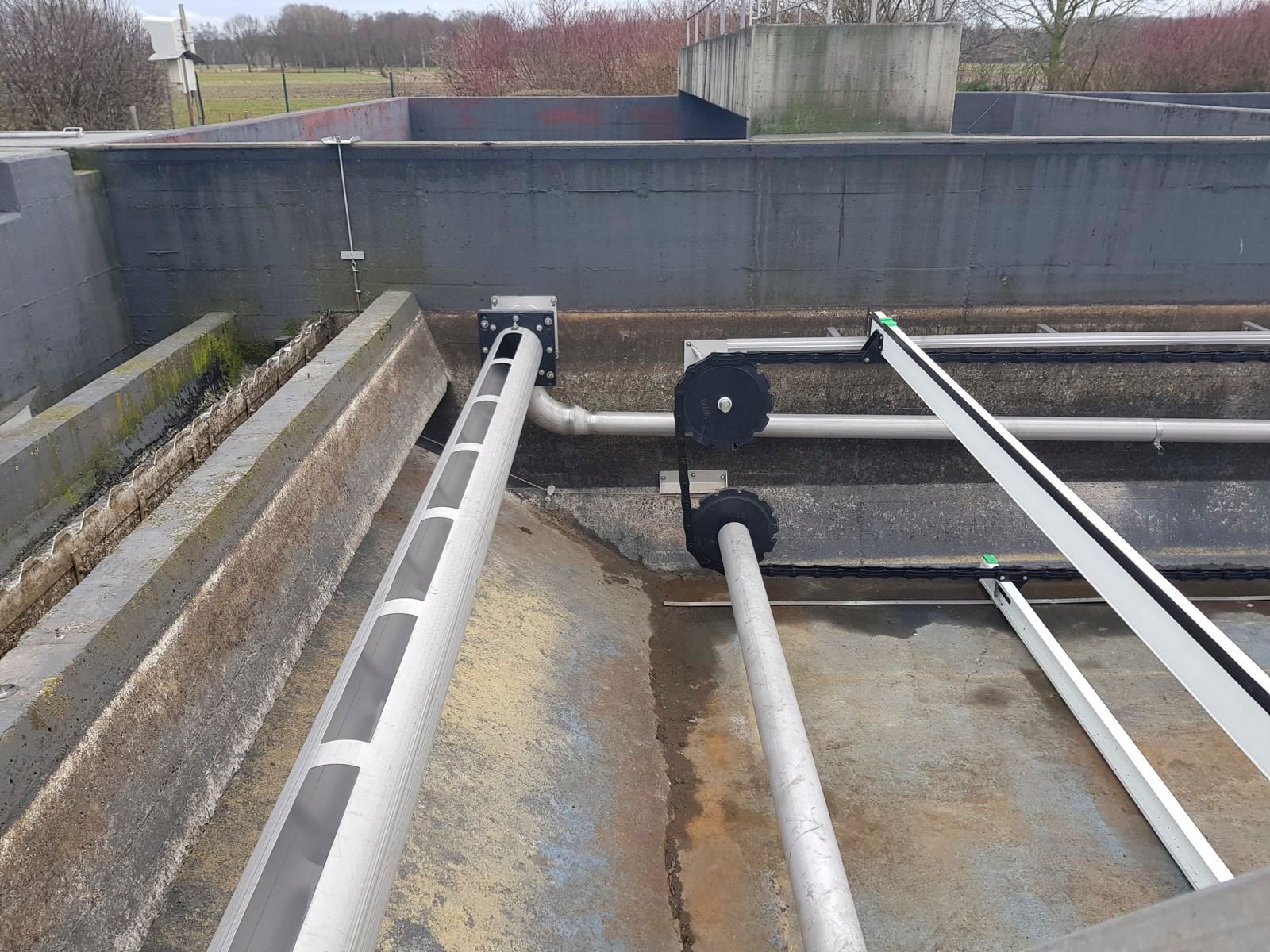

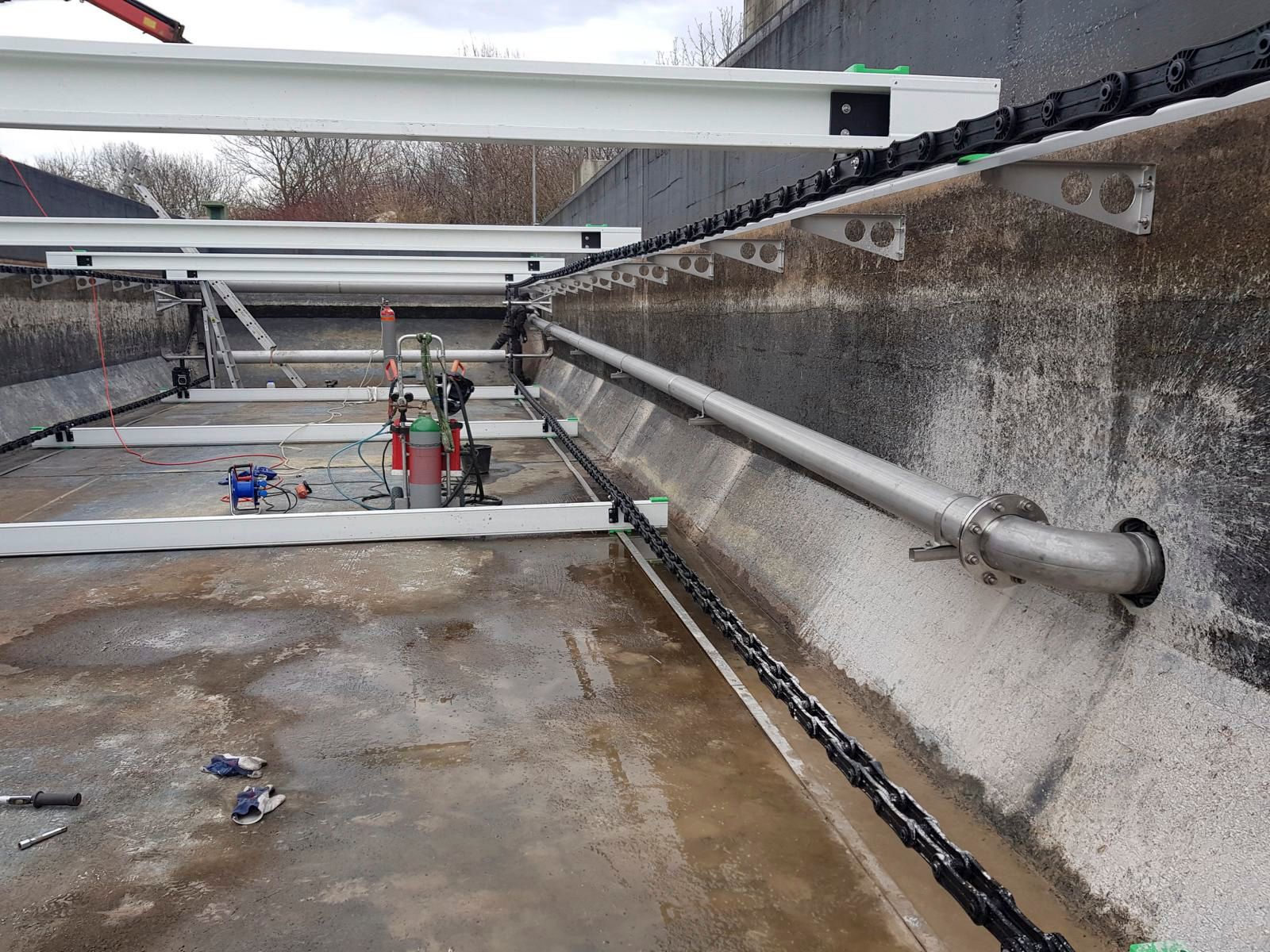

Im rechteckigen Nachklärbecken der Kläranlage Rastede hat im Frühjahr 2018 eine Längsräumerbrücke Ihren letzten Dienst erfüllt. Der geringe Verschleiß und das enorme Einsparungspotenzial bei Wartungs- und Energiekosten haben den Kunden davon überzeugt, bei der Erneuerung der Räumeinrichtung auf den Einsatz eines DEWA® Kunststoffkettenräumers zu setzen. Um die Ausfallzeit des Nachklärbeckens so kurz wie möglich zu halten, wurde der Austausch von uns innerhalb kürzester Zeit bewältigt. In nur zwei Wochen haben wir die alte Räumerbrücke demontiert, den neuen DEWA® Kunststoffkettenräumer mit Skrimrinne montiert und eine neue Rohrleitung zur Schwimmschlammfortführung von der neuen Skimrinne (Ablaufseitig) in den bestehenden Schwimmschlammschacht (Einlaufseitig) innerhalb des Beckens verlegt. Die Inbetriebnahme erfolgte direkt im Anschluss.

Nachklärbecken: 44 x 8 m mit Bodenvouten

8 DEWA® Kunststoffkettenräumer mit V-Trog-Skimrinne

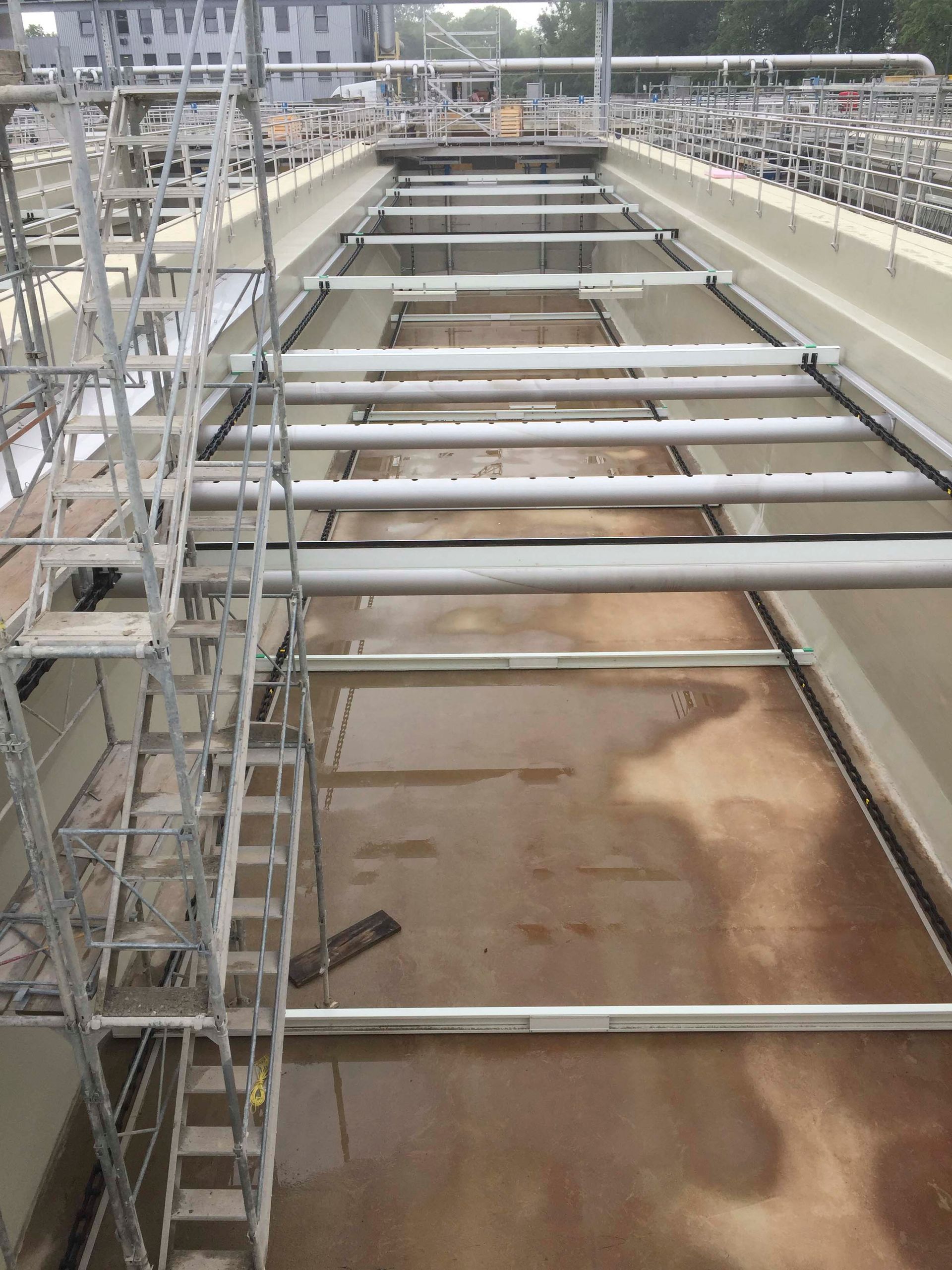

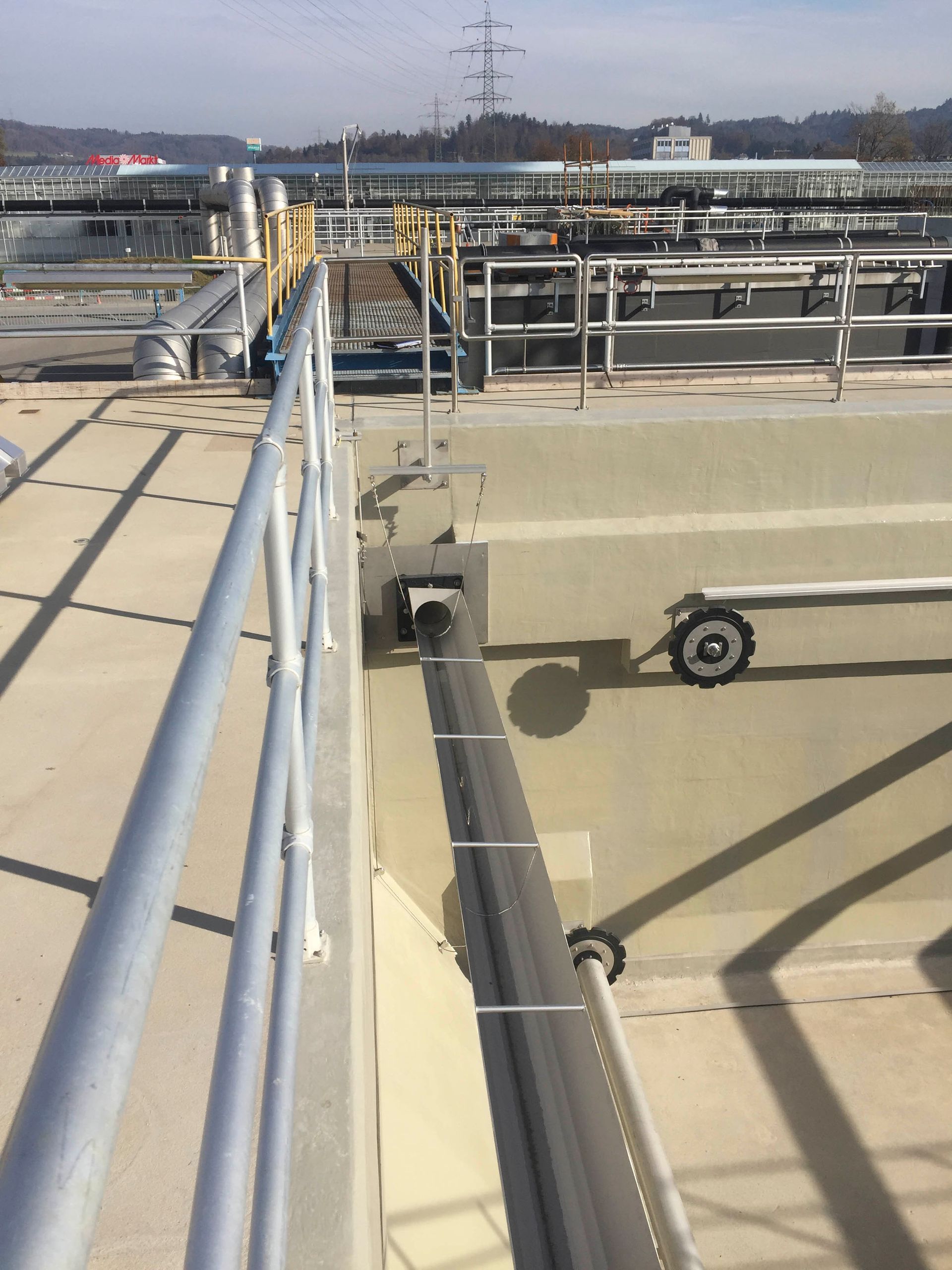

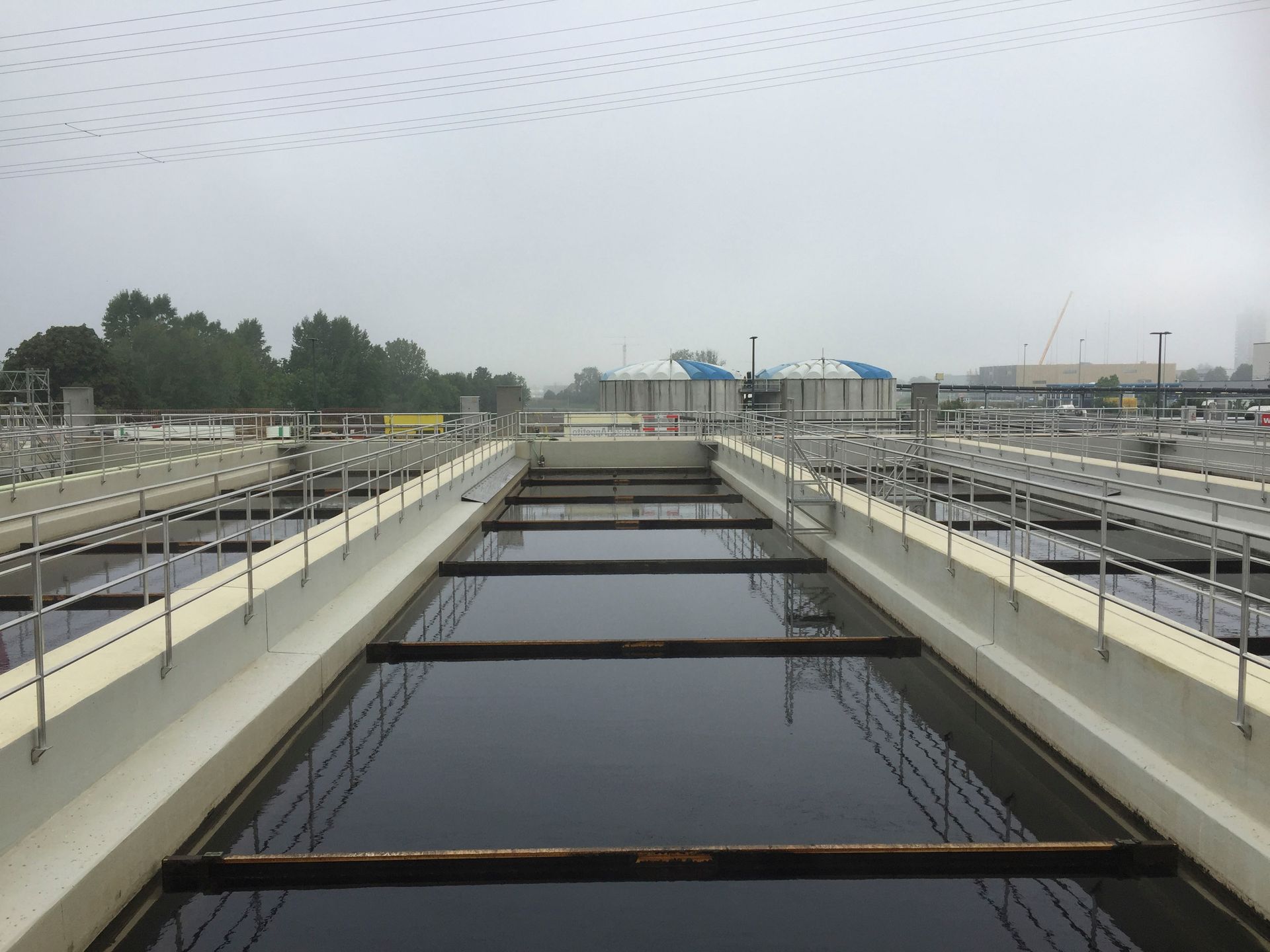

Über unseren Schweizer Partner durften wir im Sommer 2017 die ersten zwei von insgesamt acht DEWA® Kunststoffkettenräumern mit V-Trog-Skimrinnen für die Nachklärbecken der ARA Oftringen in der Schweiz liefern. Die Kettenräumer kommen im Austausch für die alten Längsräumerbrücken zum Einsatz. Damit wird die diskontinuierliche durch eine kontinuierliche Schlammräumung ersetzt. Die restlichen Systeme wurden 2018 und 2019 geliefert und wurden ebenfalls durch unseren lokalen Partner fachmännisch installiert und in Betrieb genommen.

Absetzbecken: 40 x 12 m
20 DEWA® Kunststoffkettenräumer

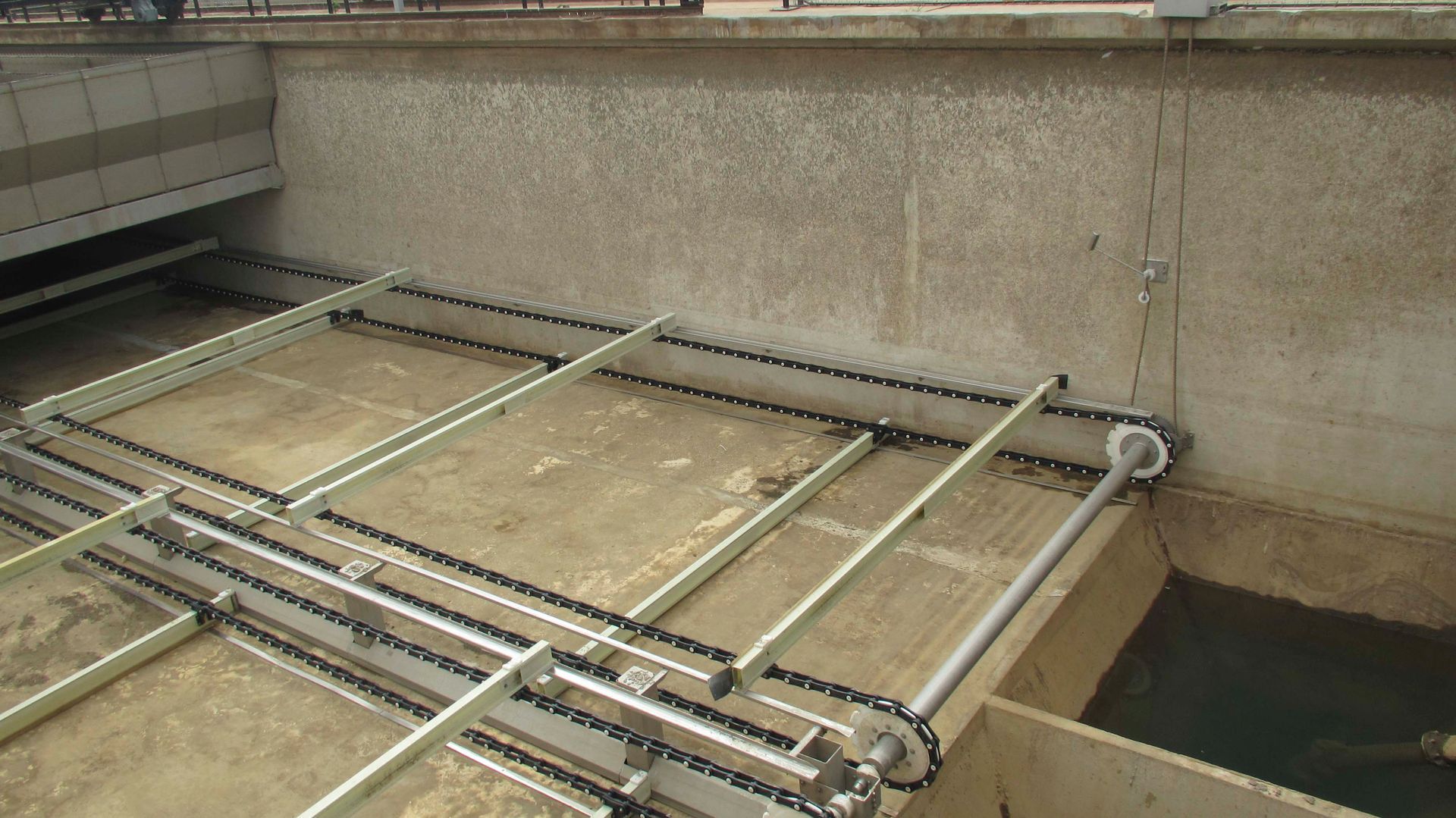

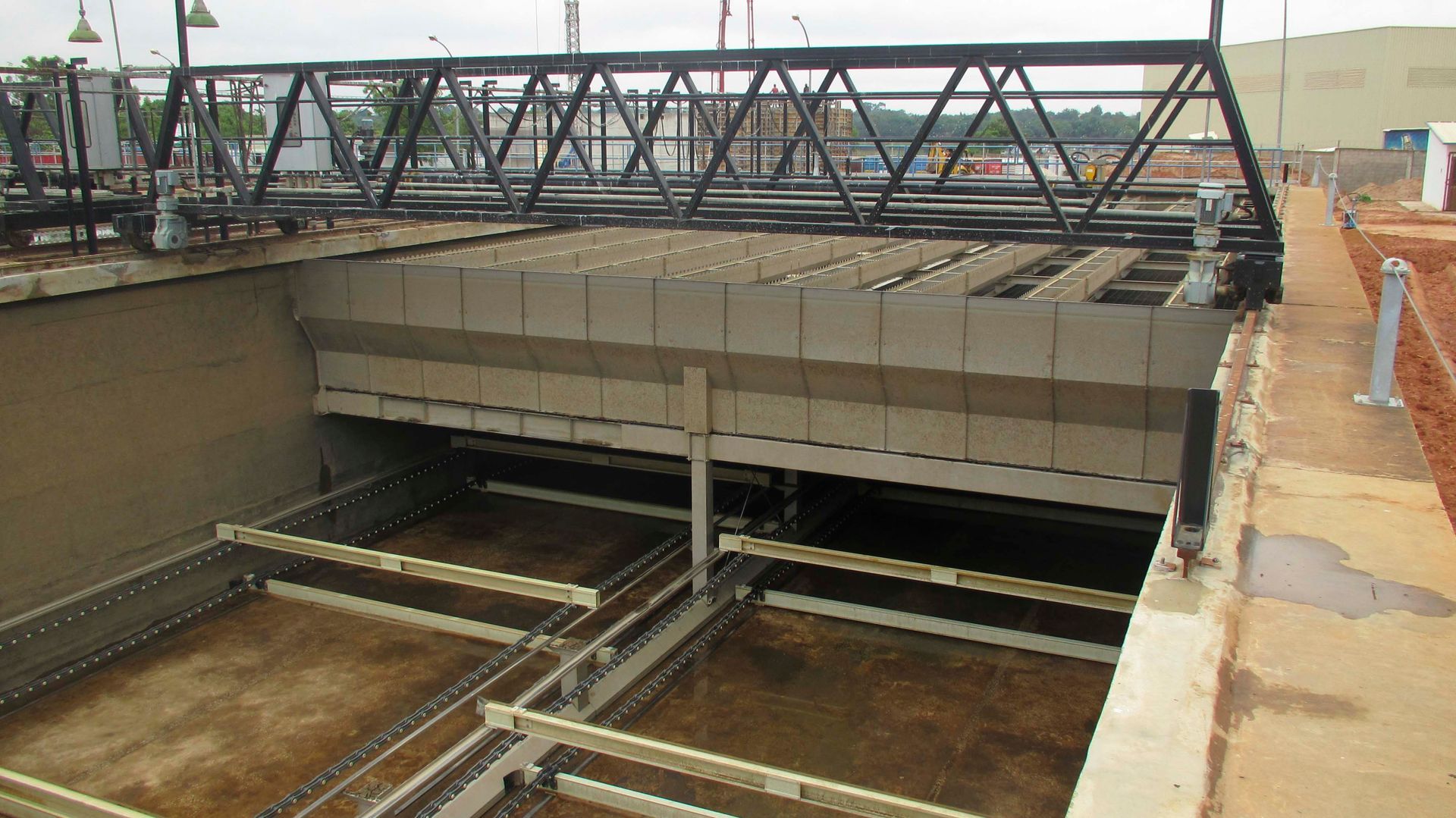

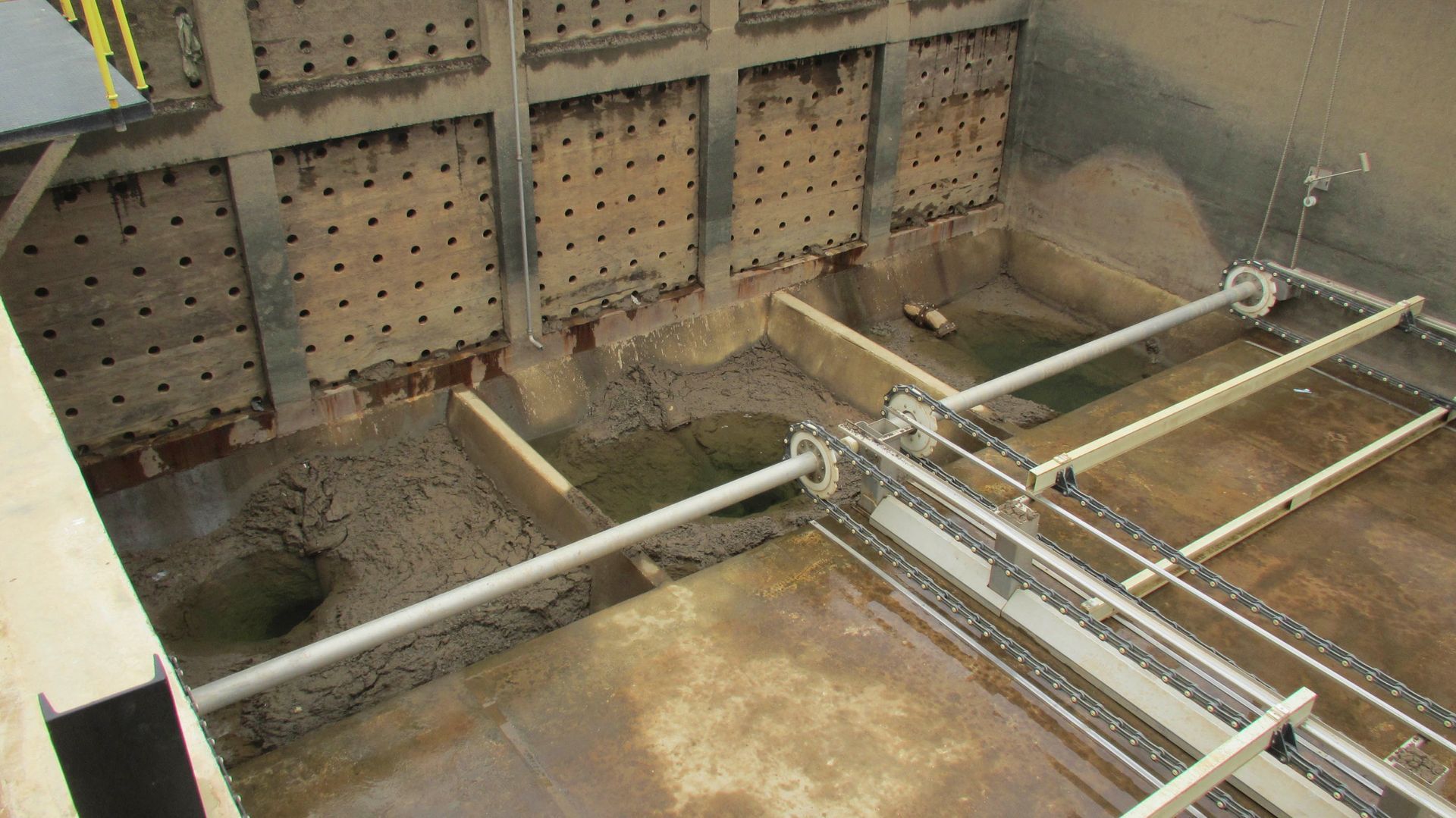

Im Winter 2012 haben wir an unseren französischen Kunden OTV, eine Tochtergesellschaft der Veolia Water Technologies, insgesamt 20 DEWA® Kunststoffkettenräumer für das Wasserwerk in Luanda, Angola geliefert. Mit Unterstützung unseres Supervisors hat die Montage der DEWA® Räumer im Folgejahr reibungslos geklappt. Die Räumer laufen als Zweiwellensysteme unterhalb von Lamellenabscheidern und räumen die Sedimente zuverlässig in dafür vorgesehenen Schlammtaschen. Aufgrund der Beckenbreite von 12 m wurden je Becken zwei Kettenräumer eingesetzt. Insgesamt wurden zehn identische Absetzbecken mit den DEWA® Kunststoffkettenräumern ausgerüstet. Die verwendeten Materialien sind geeignet für Trinkwasseranwendungen.

Klärwerk Berlin-Wassmannsdorf, 2023

Kläranlage Halle Nord, 2023

Kläranlage Schramberg, 2022

Kläranlage Winnweiler, 2021

Kläranlage Goslar, 2021

Kläranlage Managua, Nicaragua, 2020

Kläranlage Bekkelaget

(UBRA) Oslo, Norwegen, 2019

Kläranlage Cismar / Ostholstein, 2019

Kläranlage Adelholzener Alpenquellen, 2019

Kläranlage Rastede, 2018

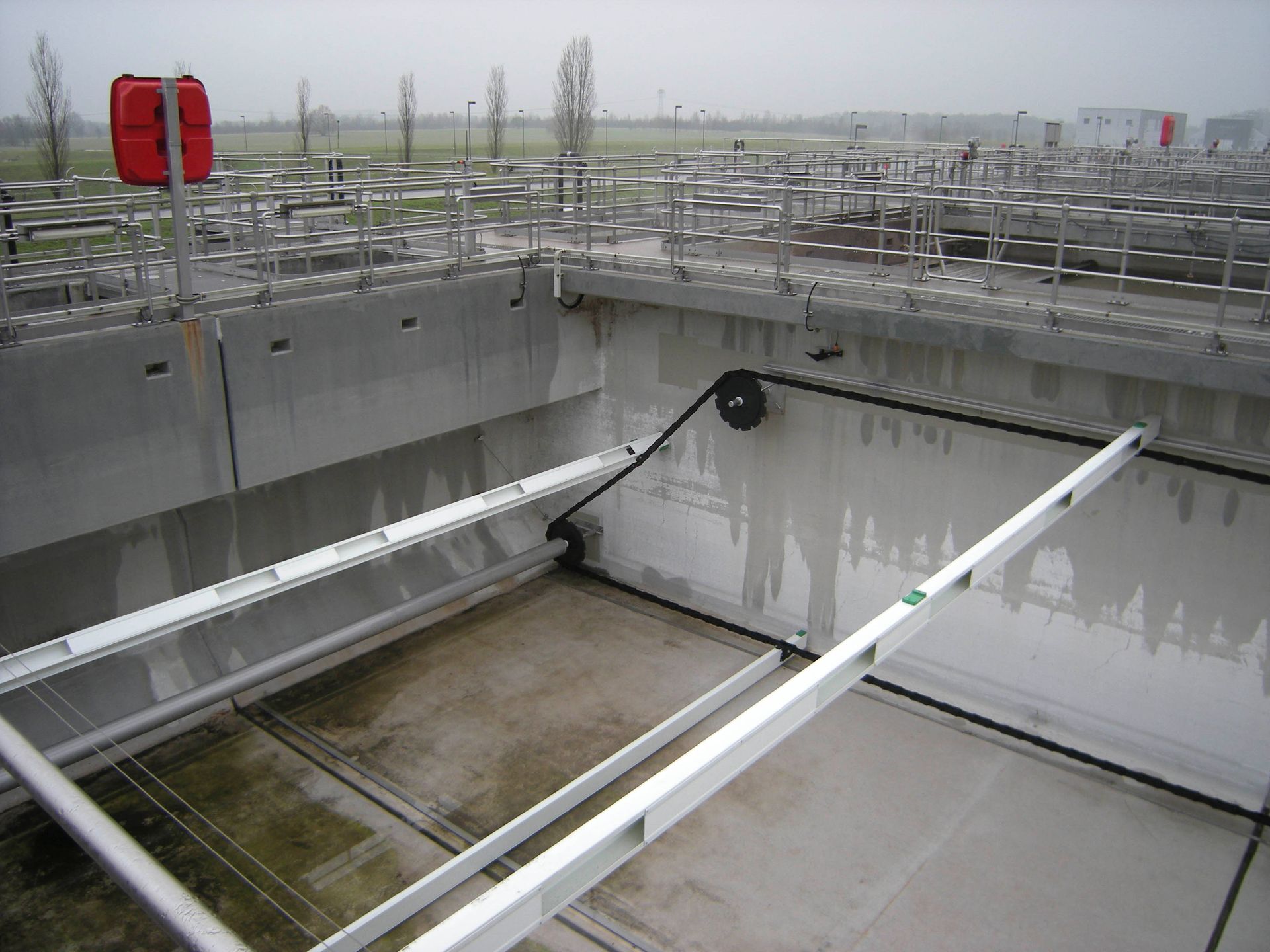

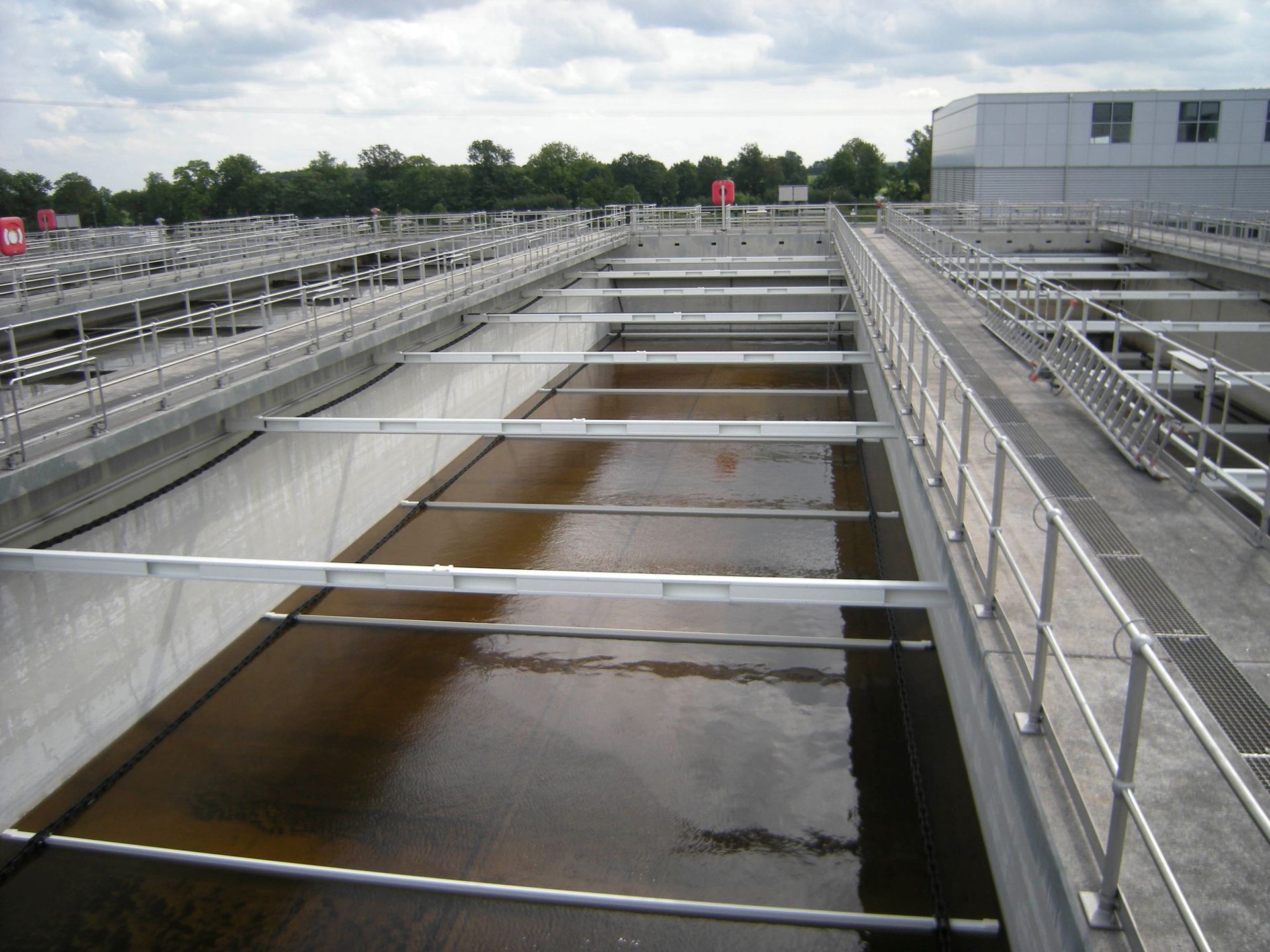

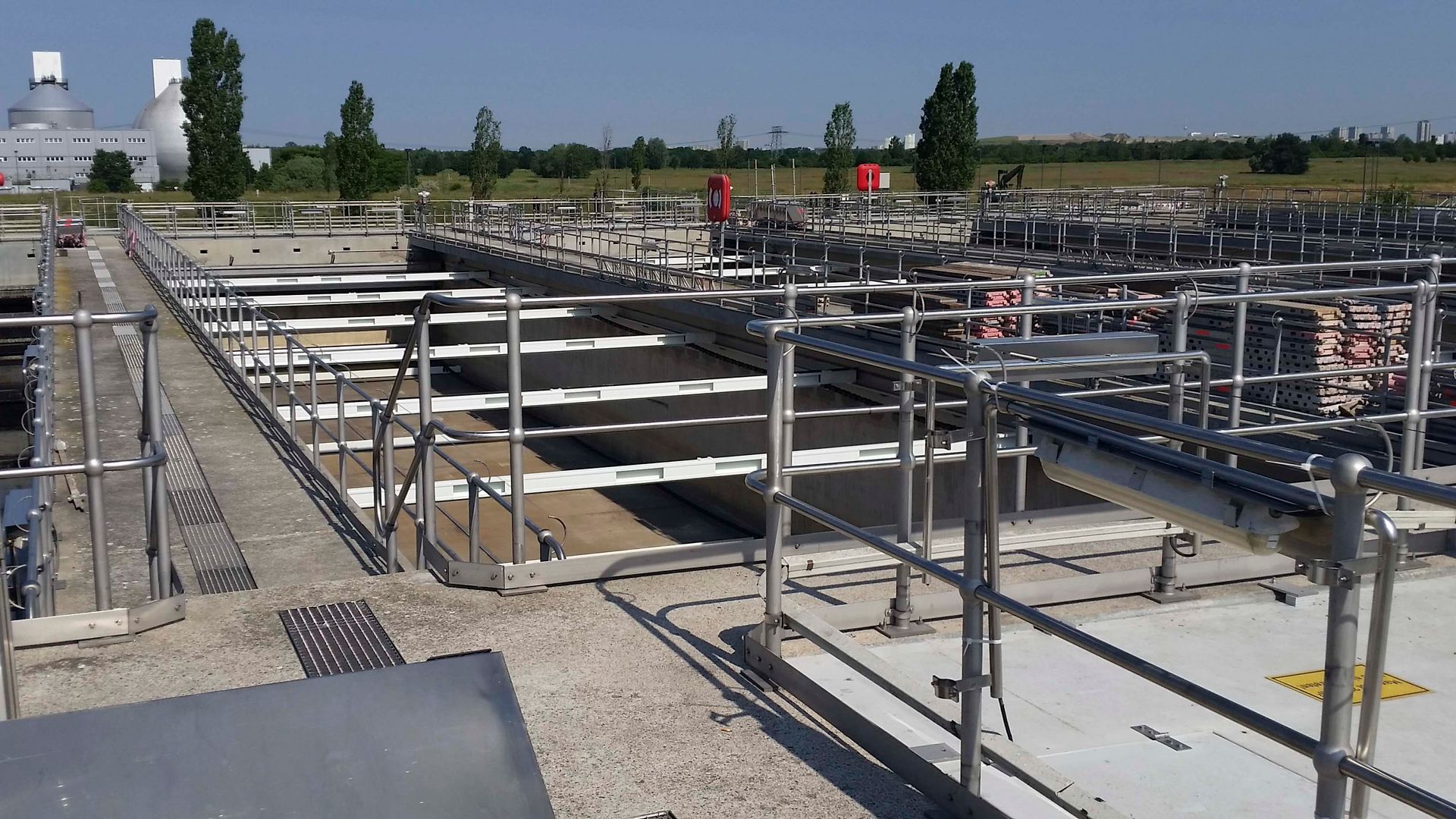

Klärwerk Berlin-Wassmannsdorf, 2017

ARA Oftringen, Schweiz, 2017

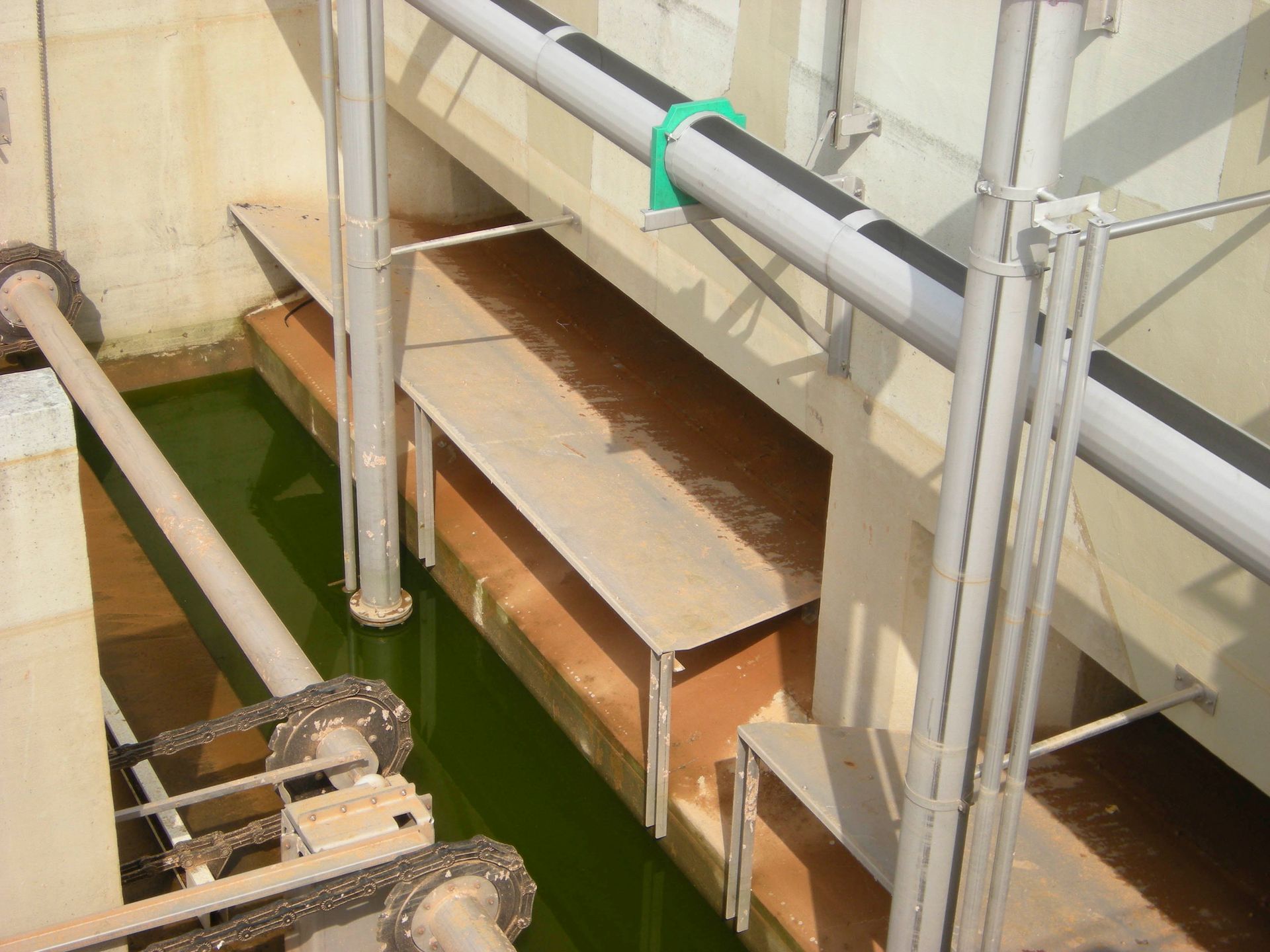

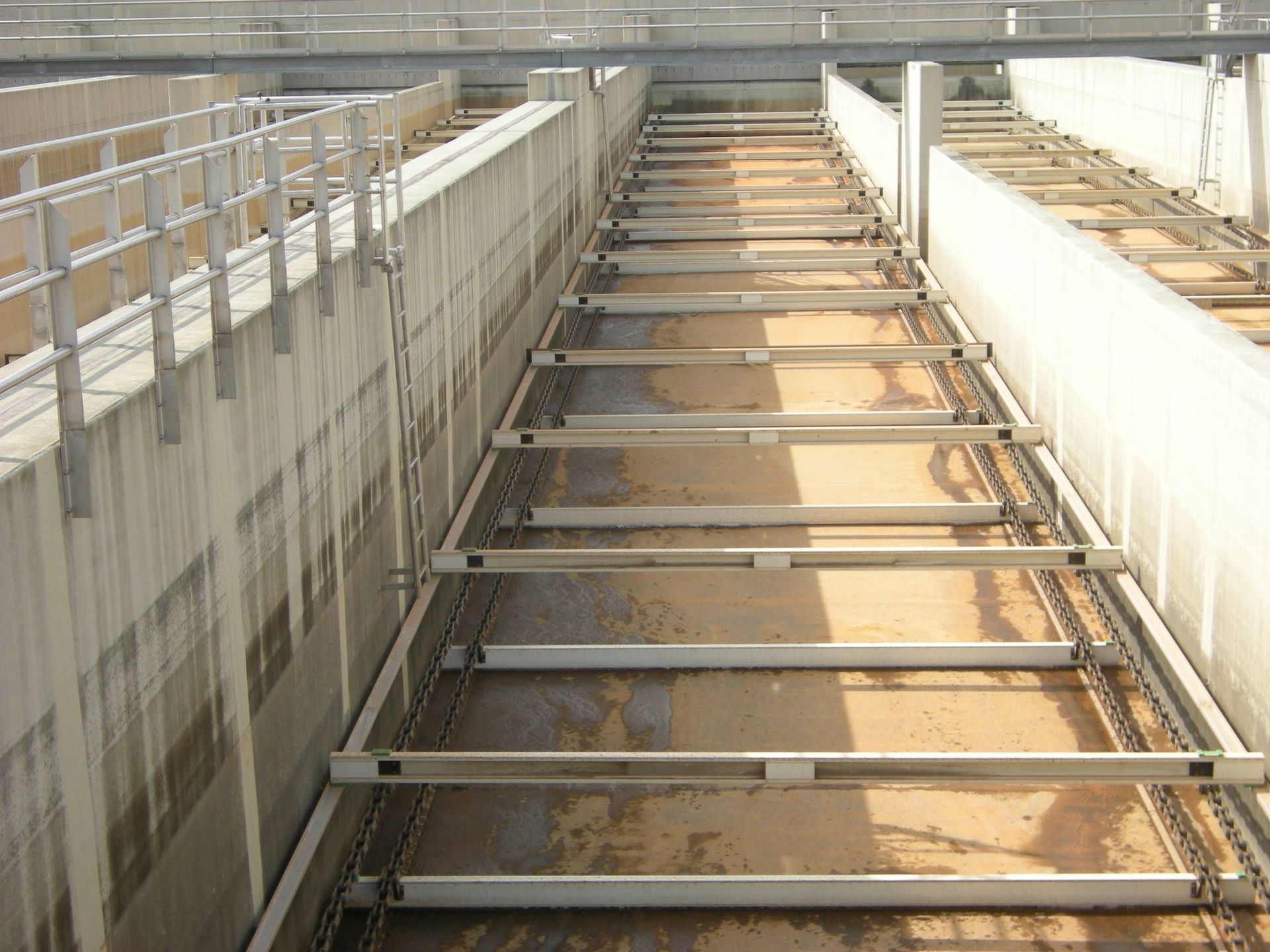

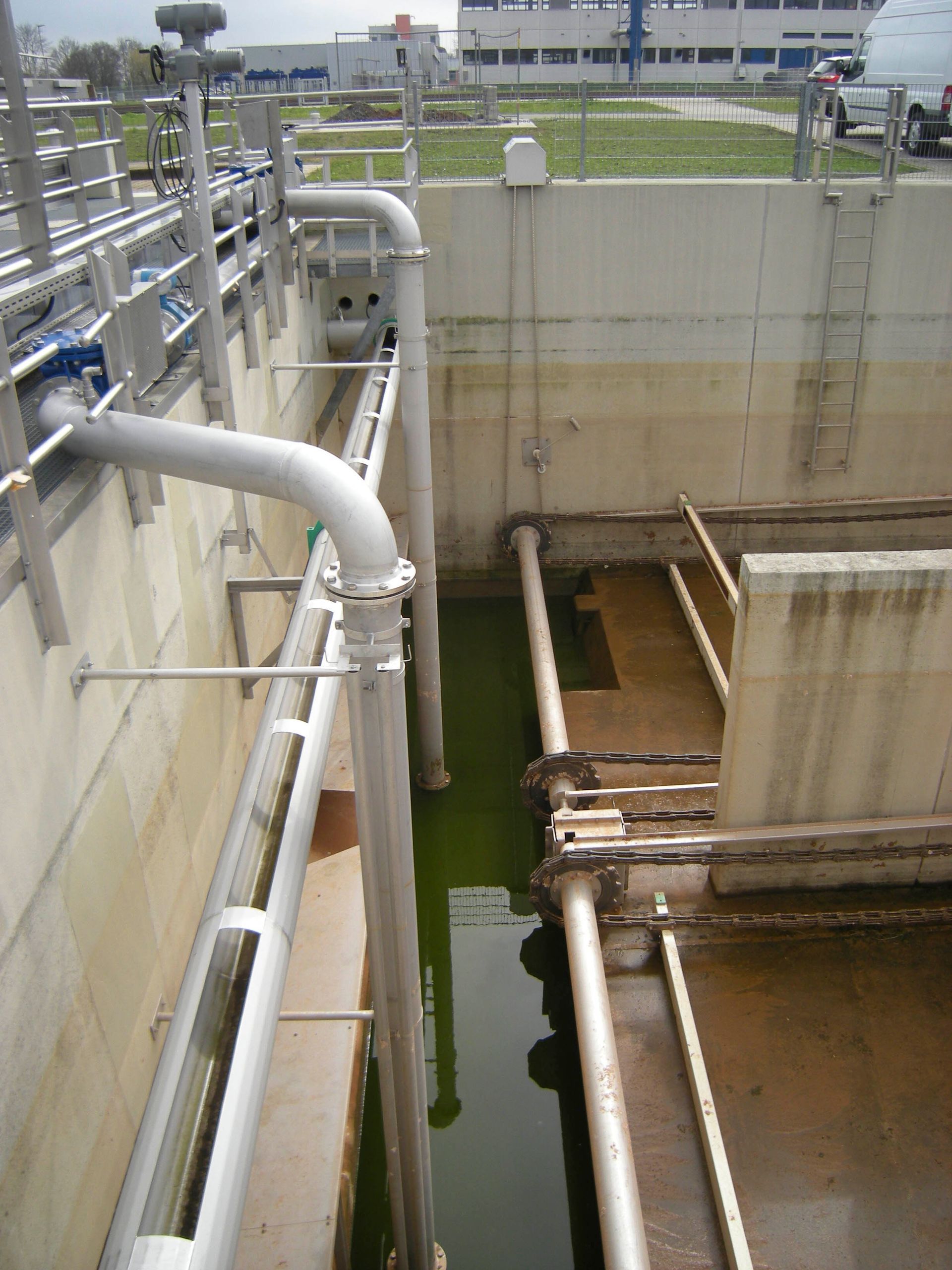

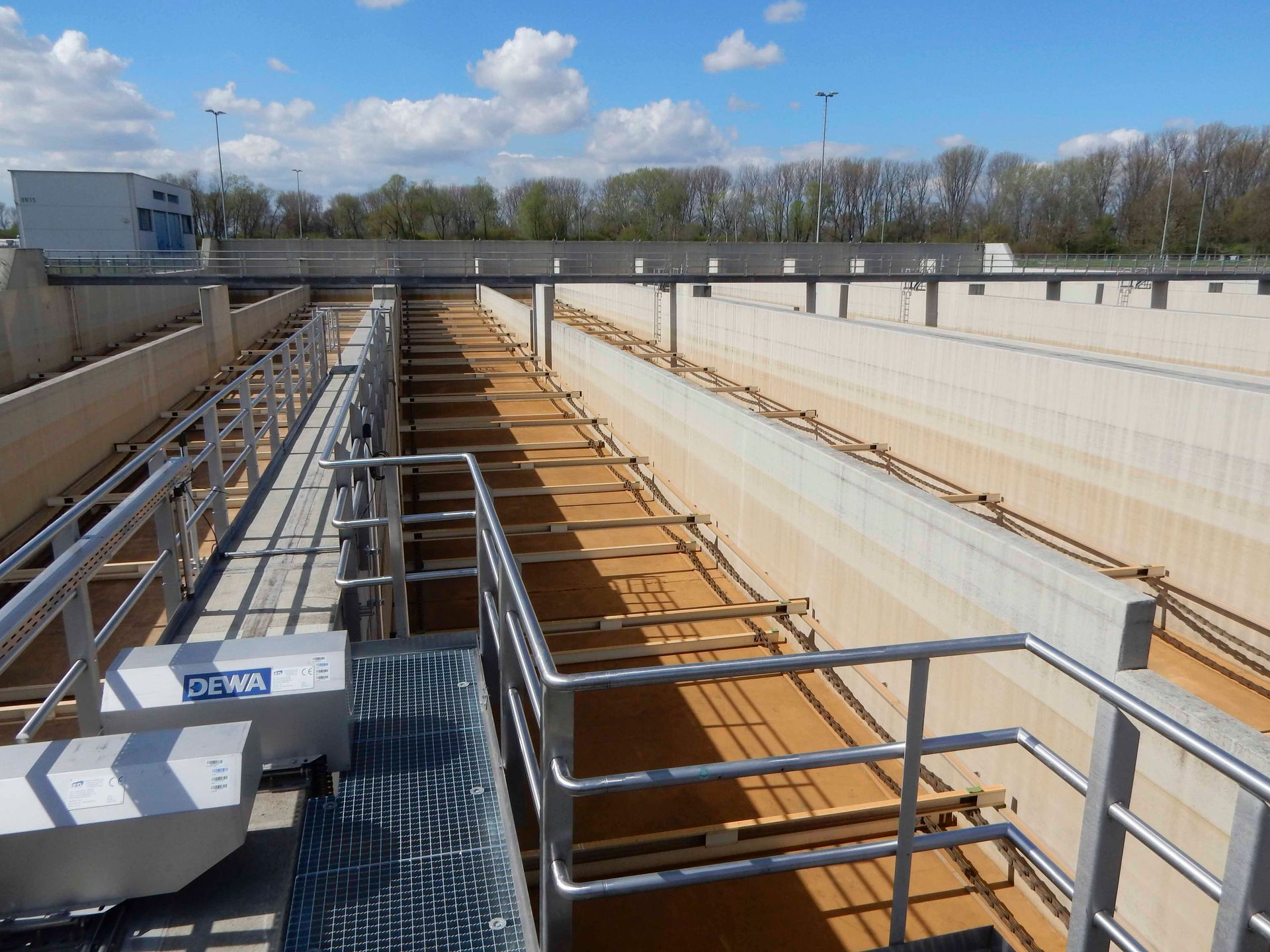

Klärwerk Mannheim / Nachbehandlung mit Pulveraktivkohle, 2016
